Wie ein Coil-Akkumulator funktioniert: Das Herzstück der kontinuierlichen Rohr- und Rohrherstellung

Jede Rohr- und Rohrproduktionslinie steht vor einem primären betrieblichen Engpass: Roheisen-Coils sind endlich. In einer traditionellen Mühle ohne kontinuierliche Zuführungsausrüstung müssen die Betreiber den gesamten Formungsbereich jedes Mal anhalten, wenn ein Coil leer ist. Sie schneiden die Streifenenden ab, richten sie in einem Schweißgerät aus, verbinden die Coils und starten dann die Linie neu.

Diese häufigen Stopps zerstören die Produktivität der Anlage. Jeder Stillstand erzeugt kalte Stellen im Induktionsschweißbereich, stört die Kalibrierung der Walzwerkzeuge, verursacht Spitzen im elektrischen Bedarf und produziert Meter von Schrottrohren an beiden Enden jedes Coils. Für Rohrproduzenten, die Hochvolumen-ERW (Electric Resistance Welding)-Linien betreiben, erodiert unkontrollierte Ausfallzeiten schnell die Gewinnmargen.

Ein Coil-Akkumulator löst diese Herausforderung vollständig. Als funktionale "Lungen und Herz" einer kontinuierlichen Rohrmühle positioniert, speichert er Streifen im Fluss und versorgt die Formungsmühle ohne Unterbrechung, während der Eingangsbereich Coil-Wechsel verarbeitet. Bei SANSO (Hebei SANSO Machinery Co., Ltd.) haben wir über zwei Jahrzehnte damit verbracht, robuste Eingangssysteme und ERW-Mühlen-Lösungen zu entwickeln, die die Produktion rund um die Uhr am Laufen halten.

Was ist ein Coil-Akkumulator in einer Rohrmühle?

Ein Coil-Akkumulator, auch als Streifen-Akkumulator bezeichnet, ist ein Inline-Puffersystem, das zwischen der Eingabegerät (Abwickler, Quetschwalze, Glätter und Scher- & Endenschweißer) und der kontinuierlichen Formungsmühle platziert ist. Seine Hauptaufgabe ist einfach: Halten Sie genügend Streifenlänge, um die Mühle mit voller Betriebs Geschwindigkeit zu versorgen, während die vorgelagerte Linie stationär ist.

Ohne einen Akkumulator arbeitet eine Rohrmühle in Stop-and-Go-Batches. Mit einem Akkumulator laufen der Eingangsbereich und der Formungsbereich unabhängig voneinander. Diese Entkopplung bietet drei direkte Fertigungsvorteile:

• Keine Linienstillstände während des Verbindens: Die Formungsmühle läuft kontinuierlich mit der Ziel-Liniengeschwindigkeit, während die Betreiber neue Master-Coils laden und Endenschweißungen durchführen.

• Konstante Schweißqualität und enge Toleranzen: ERW Hochfrequenzschweißer benötigen eine gleichmäßige Streifengeschwindigkeit, um die Wärmeaufnahme und den Druck aufrechtzuerhalten. Die kontinuierliche Bewegung beseitigt Schweißdurchbrennungen, kalte Schweißnähte und Maßabweichungen, die durch Verzögerungen verursacht werden.

• Reduzierter Werkzeugverschleiß und niedrigere Energiekosten: Das Starten großer DC- oder AC-Hauptantriebsmotoren unter schweren Lasten belastet Getriebe, Antriebswellen und Formwalzen. Kontinuierlicher Betrieb schützt die Walzwerkzeuge vor thermischem Schock und vermeidet hohe Spitzenstrombelastungen.

Wie ein Coil-Akkumulator funktioniert: Schritt für Schritt

Um den mechanischen Arbeitsablauf eines modernen Streifenakkumulators zu verstehen, lassen Sie uns einen vollständigen Zyklus vom Laden des Coils bis zur kontinuierlichen Entladung aufschlüsseln.

Schritt 1: Hochgeschwindigkeitszufuhr und erste Lagerung

Wenn die Produktion beginnt, wird das Master-Coil auf den Abwickler montiert. Das vordere Ende passiert den Glätter und den Schweißgerät, bevor es in die Einspeise-Quetschwalzen des Akkumulators gelangt. Diese Eingangs-Quetschwalzen treiben den Streifen in die Lagerkammer mit einer Geschwindigkeit, die signifikant höher ist als die Formgeschwindigkeit der Mühle—typischerweise 1,5 bis 2,5 Mal schneller.

Dieser Geschwindigkeitsunterschied ermöglicht es dem Akkumulator, seinen Lagerbereich mit Hunderte von Metern Stahlstreifen zu füllen, während die nachgelagerte Formungsmühle den Streifen mit normaler Liniengeschwindigkeit verbraucht.

Schritt 2: Dynamisches Puffern und Schleifenmanagement

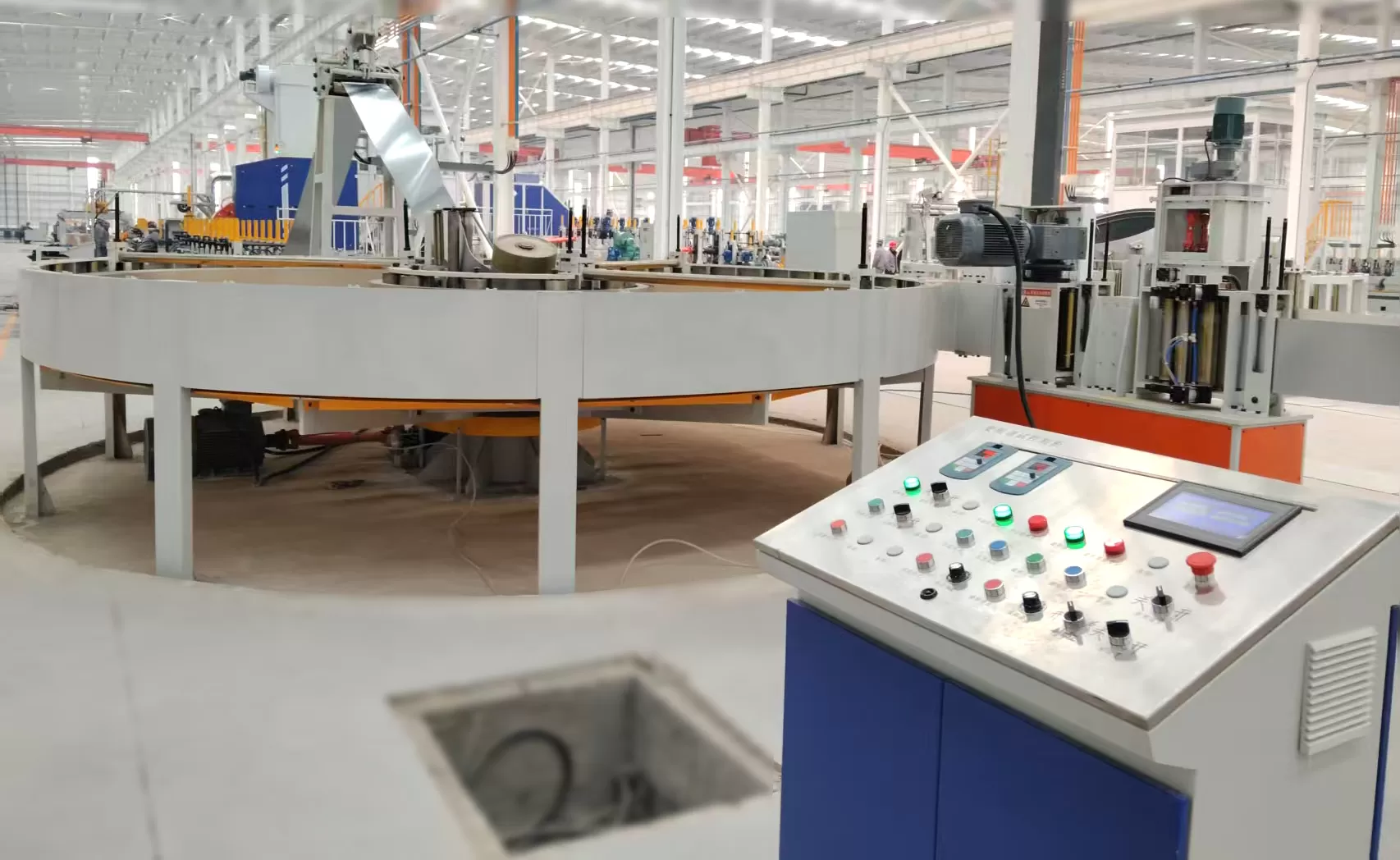

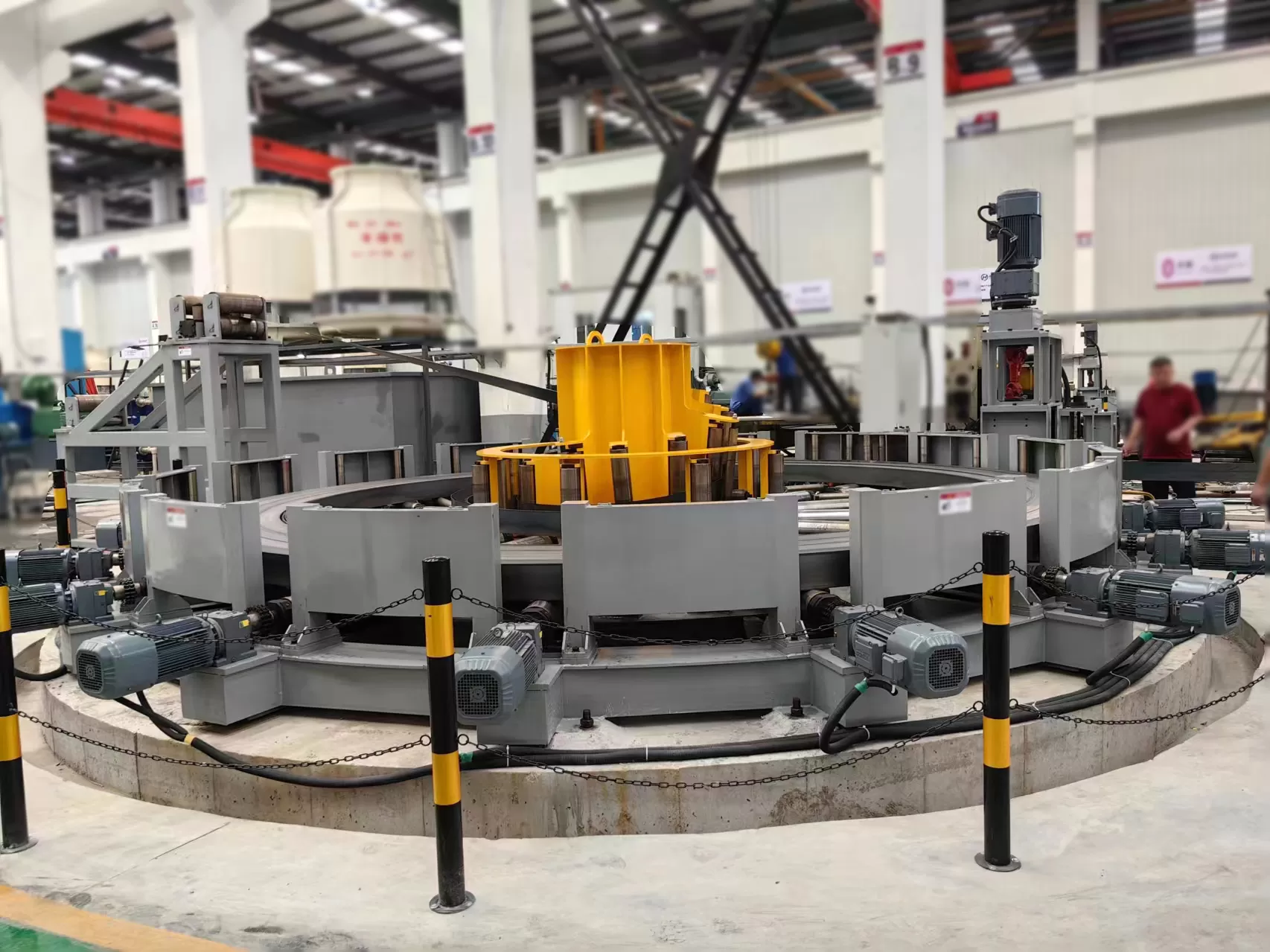

Innerhalb des Akkumulators leiten Führungsrollen den Streifen in einen kontrollierten Pfad. In einem modernen horizontalen Spiraldesign tritt der Streifen von der Mitte oder dem äußeren Radius ein und bildet konzentrische, sich ausdehnende Schleifen, die von robusten unteren Rollen und äußeren Korbrollen unterstützt werden.

Zentrierführungen und drehmomentgesteuerte Antriebe halten den Streifen zentriert und verhindern Kantenschäden. Die Maschine überwacht kontinuierlich, wie viel Streifen in Reserve bleibt, mithilfe von Ultraschallsensoren, Laser-Distanzmessern oder Drehgebern.

Schritt 3: Entladung während des Splicings (Eingangssektion gestoppt)

Wenn das Ende der laufenden Spule den Abwickler verlässt, klemmt der Eingangsbediener es innerhalb der Scher- und Endschweißmaschine. Die Eingangszufuhrrollen stoppen vollständig. Der Bediener schneidet die unregelmäßigen Spulenenden ab und verbindet das nachfolgende Ende mit der vorderen Kante der neuen Spule mithilfe von TIG-, MIG- oder Plasmaschweißen.

Während die Eingangssektion zwei bis fünf Minuten lang stillsteht, verlangsamt sich die Formwalze nie. Der Akkumulator entlädt automatisch sein gespeichertes Puffer, speist die Formstände, den Hochfrequenzschweißer und die Größenwalze reibungslos ohne einen Rückgang der Linientension.

Schritt 4: Nachfüllen und Zyklus zurücksetzen

Sobald der Schweißvorgang abgeschlossen ist, lässt der Bediener die Klemme los. Die Eingangs- Zugrollen beschleunigen sofort wieder in den Hochgeschwindigkeitsmodus. Der Akkumulator schluckt den verbundenen Abschnitt, füllt seine interne Streifenreserve wieder auf und bereitet sich auf den nächsten Spulenwechsel vor.

Technologiewahl: Warum einen horizontalen Spiralakkumulator wählen?

Rohrhersteller wählten historisch zwischen vertikalen Käfig-/Schleifenakkumulatoren und horizontalen Spiralakkumulatoren. Während vertikale Käfige für schmale, dünne Streifen nach wie vor verbreitet sind, hat sich der horizontale Spiralakkumulator als bevorzugte Wahl für die moderne ERW-Rohrproduktion etabliert.

Hier ist der Grund, warum zukunftsorientierte Anlagen horizontale Spiralsysteme bevorzugen:

• Überlegener Oberflächenschutz: Der Streifen liegt flach auf glatten, breiten Rollentischen. Er dehnt sich natürlich entlang seiner breiten Fläche aus und zieht sich zusammen, anstatt sich zu verdrehen oder gegen die Wände des vertikalen Käfigs zu kratzen. Dies macht horizontale Akkumulatoren unerlässlich für verzinkten Stahl, automotive Struktur- rohre, rostfreien Stahl und oberflächenkritische Möbelrohre.

• Breite und Flexibilität bei der Dicke: Horizontale Spiralen verarbeiten Stahl mit schwerem Querschnitt, hochfesten Streifen (wie AHSS) und dickwandige Profile, die sonst in vertikalen Schleifen knicken oder klemmen würden.

• Hohe Speicherdichte bei minimalem Platzbedarf: Durch die Nutzung horizontale konzentrische Spiralen halten diese Einheiten eine beträchtliche Streifenlänge ohne massive Deckenhöhe oder übermäßige Bodenlänge zu erfordern.

• Stabile Streifenverfolgung: Starre Führungsarme und variable Frequenzantriebe steuern die Streckenspannung dynamisch und verhindern durch Wölbung verursachte Verfolgungsfehler.

Der SANSO-Vorteil: 90% In-House Fertigungsstärke

Der Bau eines zuverlässigen Streifenakkumulators erfordert strukturelle Steifigkeit, präzise konzentrische Bearbeitung und sanfte dynamische Balance. Bei SANSO (Hebei SANSO Machinery Co., Ltd.) bringen wir über 20 Jahre spezialisierte Fertigungserfahrung in die globale ERW-Rohr- und Rohrindustrie ein.

Unsere Engineering-Fähigkeiten umfassen ERW-geschweißte Rohrmühlen für Rohrdurchmesser von Φ8mm bis Φ508mm, mit Wandstärken, die den Kundenspezifikationen entsprechen. Was SANSO von typischen Geräteherstellern unterscheidet, ist unsere echte Fertigungsunabhängigkeit.

• 90% Eigenproduktion: Abgesehen von standardmäßig zugekauften Komponenten wie NSK/SKF-Lagern, pneumatischen/hydraulischen Zylindern, Elektromotoren und PLC-Elektronik stellt SANSO etwa 90% aller Maschinenstrukturen, schweren Rahmen, Führungsrollen und Präzisionsteile in unseren eigenen Werkstätten her.

• Strenge Toleranz- und Konzentrizitätskontrolle: Da unsere Techniker den gesamten Bearbeitungs-, Schweiß-, Wärmebehandlungs- und Montageprozess kontrollieren, halten unsere Akkumulatoren die genaue Rahmenausrichtung. Diese interne Kontrolle verhindert das Verstopfen des Streifens und verlängert die Lebensdauer der Wälzlager.

• Komplette Lösungen von Eingang bis Ausgang: SANSO entwirft und baut komplette Rohrmühlen-Workflows. Wir liefern Abwickler, Walzenrichtmaschinen, automatische Schweißschneider, horizontale Spiralakkumulatoren, kalt schneidende Flugsägen und automatische Rohrbündelsysteme.

• Schlüsselfertige Linien oder eigenständige Upgrades: Egal, ob Sie ein komplettes schlüsselfertiges Mühlenprojekt benötigen oder eine alternde Stop-and-Go-Linie mit einem Hochleistungs-Horizontalakkumulator aufrüsten möchten, die Ingenieure von SANSO passen die Layouts an Ihre genauen Anforderungen an Platz und Zykluszeit an.

Häufig gestellte Fragen (FAQ)

Q1: Wie berechne ich die erforderliche Streifenlagerkapazität für einen Coil-Akkumulator?
A1: Die erforderliche Kapazität hängt von zwei Hauptfaktoren ab: der Zeit, die benötigt wird, um die Coil-Enden zu schneiden und zu schweißen, und der maximalen Betriebs Geschwindigkeit der Formmühle. Wenn Ihr Schweißschneider beispielsweise 180 Sekunden benötigt, um einen Zyklus abzuschließen, und Ihre Mühle mit 60 Metern pro Minute läuft, muss der Akkumulator mindestens 180 Meter Streifen speichern, plus einen Sicherheitsbuffer von 20% bis 30%, um Streifenverhungern zu verhindern.

Q2: Kann ein horizontaler Spiralakkumulator hochfeste Stähle und schwere Wandstreifen verarbeiten?
A2: Ja. Horizontale Spiralakkumulatoren sind strukturell besser für hochfeste Stähle (AHSS) und schwere Materialien geeignet als vertikale Käfige. Da der Streifen horizontal bleibt und sich entlang seines natürlichen Radius biegt, benötigt die Maschine weniger Biegekräfte und vermeidet plastische Verformungen oder permanente Kantenwellen.

Q3: Wie verbessert die Hinzufügung eines Coil-Akkumulators die elektrische Effizienz der Rohrmühle?
A3: Häufiges Starten und Stoppen zieht große elektrische Einschaltströme in die Haupt-DC/AC-Antriebe und Induktionsschweißer. Das Betreiben der Mühle mit einer konstanten, kontinuierlichen Geschwindigkeit gleicht den Stromverbrauch aus, beseitigt Spitzenlaststrafen von Energieanbietern und reduziert thermische Zyklen in Hochfrequenzgeneratoren.

Q4: Kann SANSO einen horizontalen Akkumulator in eine bestehende Rohrproduktionslinie nachrüsten?
A4: Ja. SANSO rüstet häufig eigenständige horizontale Spiralakkumulatoren in bestehende Linien von verschiedenen Herstellern nach. Unser Ingenieurteam überprüft Ihre bestehenden Abwickler- und Formmühlengeschwindigkeiten, den Platzbedarf, die Streifenabmessungen und die elektrischen Steuerungen, um den Akkumulator nahtlos zu integrieren.

Q5: Welche routinemäßige Wartung benötigt ein Coil-Akkumulator?
A5: Zu den wichtigsten Wartungsaufgaben gehören die regelmäßige Schmierung der Wälzlager, die Inspektion der Polyurethan- oder gehärteten Stahloberflächen der Zuführwalzen auf Abnutzung, die Überprüfung der Streifenzentrierungssensoren und die Überprüfung der hydraulischen/pneumatischen Klemmdrücke. SANSO entwirft Akkumulatoren mit zentralen Schmierpunkten und modularen Rolleneinheiten für eine einfache Wartung.

Transformieren Sie die Effizienz Ihrer Rohrmühle mit SANSO

In der modernen Rohr- und Rohrherstellung trennt die Gesamtanlageneffektivität (OEE) profitable Mühlen von kämpfenden. Die Eliminierung von Stillstandzeiten durch Coil-Wechsel mit einem robusten, präzise konstruierten horizontalen Spiralcoil-Akkumulator ist der direkteste Weg, um die tägliche Tonnage zu erhöhen, die Ausschussraten zu senken und Ihre nachgelagerten Walzwerkzeuge zu schützen.

Bereit, Ihre Rohrmühlenlinie aufzurüsten oder ein neues ERW-Produktionsprojekt zu planen? Kontaktieren Sie noch heute das Ingenieurteam von SANSO, um Ihre Anforderungen an Rohrdurchmesser, Wandstärke und Liniengeschwindigkeit zu besprechen. Senden Sie uns Ihre Projektparameter, um ein technisches Layout und ein wettbewerbsfähiges Angebot für die Ausrüstung zu erhalten.
