Auswahl eines Rohrmühlenakkumulators: 6 kritische Faktoren für kontinuierliche Bandzuführung

Die Stillstandszeit beim Wechseln der Spule ist eines der teuersten Engpässe in der Hochfrequenz-ERW-Rohrherstellung. Jedes Mal, wenn ein Bediener die Linie stoppt, um das Ende einer neuen Spule zu schneiden und zu schweißen, leidet die gesamte Walzstraße. Die Produktion sinkt auf null, das Walzwerk erfährt thermische und mechanische Stöße, und die instabile Schweißnaht produziert nicht spezifikationsgerechte Abfallrohre, die Ihre Margen auffressen.

Ein zuverlässiger Rohrwalzwerk-Akkumulator löst diesen betriebsbedingten Engpass. Indem er als dynamischer Puffer fungiert, speist er stählernen Band kontinuierlich in den Formungsbereich, während der Eingangsbediener die nächste Spule lädt, zuschneidet und schweißt. Ihre Formungs-, Schweiß-, Größen- und Schneideabschnitte laufen ohne Unterbrechung mit voller Produktionsgeschwindigkeit weiter.

Nicht alle Akkumulatoren funktionieren unter realen Fabrikbedingungen gleich gut. Die Auswahl der falschen Einheit führt zu Bandverdrehungen, Kantenbeschädigungen, Oberflächenkratzern und häufigen Staus in der Linie. Basierend auf mehr als 20 Jahren Erfahrung in der Herstellung von Ausrüstungen beschreibt HEBEI SANSO MASCHINEN die sechs kritischen technischen Faktoren, die Sie bewerten müssen, bevor Sie in einen Rohrwalzwerk-Akkumulator investieren.

1. Kompatibilität der Banddimensionen (Dicke, Breite und Zugfestigkeit)

Jede Rohrwalzlinie verarbeitet einen spezifischen Bereich von Außendurchmessern (OD) und Wanddicken. Bei SANSO deckt unsere ERW Rohrwalzwerkausrüstung Rohrbereiche von präzisen kleinen Rohren mit einem OD von 8 mm bis hin zu schweren Strukturrohren mit einem OD von 508 mm ab. Ihr Akkumulator muss das gesamte Spektrum Ihrer beabsichtigten Banddimensionen unterstützen.

Die Banddicke und die Materialzugfestigkeit bestimmen die mechanische Kraft, die erforderlich ist, um den Stahl im Lagerkorb zu wickeln, zu führen und abzuwickeln:

• Schwerwandiges und hochfestes Band: Dicke Materialien (wie 4 mm bis 16 mm struktureller Kohlenstoffstahl) weisen starke Rückfederungseigenschaften auf. Der Lagerkäfig und die Mittelrollen müssen eine hohe strukturelle Steifigkeit und große Biegeradien aufweisen, um Materialverformungen oder übermäßige Antriebsmotorlasten zu verhindern.

• Dünnwandiges Band: Dünne Materialien (unter 1,0 mm) fehlen seitliche Steifigkeit. Wenn die Führungsrollen ungleichmäßigen Druck ausüben oder die Schleppspannung zu hoch ist, werden die Bandkanten verziehen, gefurcht oder umgeschlagen, was zu schweren Störungen im Akkumulator führt.

• Bandbreitenvariation: Stellen Sie sicher, dass die Ein- und Ausführungsmechanismen schnelle, motorisierte oder kalibrierte manuelle Breitenanpassungen aufweisen, um die Rüstzeit zwischen den Produktionsläufen zu minimieren.

2. Bandlagerkapazität vs. Spulenwechselzykluszeit

Ein Akkumulator erfüllt seine Hauptaufgabe nicht, wenn die Linie aus gespeichertem Band läuft, bevor der Bediener die Spulen verbunden hat. Um die erforderliche Bandlagerkapazität zu berechnen, benötigen Sie eine genaue Einschätzung Ihres Spulenverbindungszyklus und Ihrer maximalen Liniengeschwindigkeit.

Verwenden Sie diese Ingenieureformel, um Ihre mindestens erforderliche Lagerlänge zu bestimmen:

Lagerlänge = (Schweißzeit + Spulenhandhabungszeit) × maximale Liniengeschwindigkeit × Sicherheitsfaktor

Berücksichtigen Sie die betrieblichen Variablen, die diese Formel ausmachen:

• Spulenhandhabungszeit: Die Dauer, die benötigt wird, um das Schwanzband zu entfernen, die Abwickel-Trommel zu erweitern, die neue Hauptspule zu laden und das vordere Ende durch den Glätter zu führen.

• Schweißzeit: Die Zeit, die erforderlich ist, damit der Scher- und Endschweißer beide Enden quadratisch zuschneidet und eine Durchdringungsschweißnaht (manuelles TIG, halbautomatisches MAG oder automatisches Scherschweißen) ausführt.

• Maximale Liniengeschwindigkeit: Die höchste kontinuierliche lineare Geschwindigkeit, mit der Ihre Rohrmühle arbeitet (z.B. 80 m/min, 120 m/min oder 150 m/min).

• Sicherheitsfaktor: Berücksichtigen Sie immer einen Puffer von 15 % bis 20 % (einen Faktor von 1,15 bis 1,20), um Verzögerungen des Bedieners, schlechte Qualität der Rohspulenränder oder Nachschweißungen zu berücksichtigen.

Wenn Ihr kombinierter Umrüstvorgang 120 Sekunden dauert und Ihre Mühle mit 100 Metern pro Minute läuft, verbrauchen Sie 200 Meter Band während des Schweißens. Mit einem Sicherheitsmultiplikator von 1,20 muss Ihr Akkumulator mindestens 240 Meter verwendbares Material speichern. Wenn die Einheit zu klein dimensioniert ist, zwingt dies Ihre Bediener, die Mühle langsamer zu fahren, was die Konsistenz der Schweißtemperatur bei hohen Frequenzen beeinträchtigt.

3. Akkumulator-Konfiguration: Warum der horizontale Spiralenakkumulator moderne Mühlen dominiert

Rohrmühlen verwenden drei Haupttypen von Akkumulatoren: Grubenakkumulatoren, vertikale Schleifen-Türme und horizontale Spiralenakkumulatoren. Das Verständnis der Kompromisse hilft Ihnen, die beste Lösung für Ihren Produktionsstandort und Ihre Produktionsziele auszuwählen.

• Unterirdische Grubenakkumulatoren: Diese Systeme speichern Band in einer offenen oder geschlungenen Grube unter dem Boden. Obwohl sie mechanisch einfach sind, erfordern sie teure Erdarbeiten, sammeln Werkstattabfälle und Feuchtigkeit, zerkratzen die Bandoberflächen und haben Schwierigkeiten mit schweren Materialien.

• Vertikale Schleifen-Türme: Vertikale Akkumulatoren speichern Band in vertikalen Festoons mit beweglichen Rollwagen. Sie erfordern eine hohe Deckenhöhe, üben schwankende Spannungen auf das Band aus und bringen erhebliche Wartungsherausforderungen in großen Höhen mit sich.

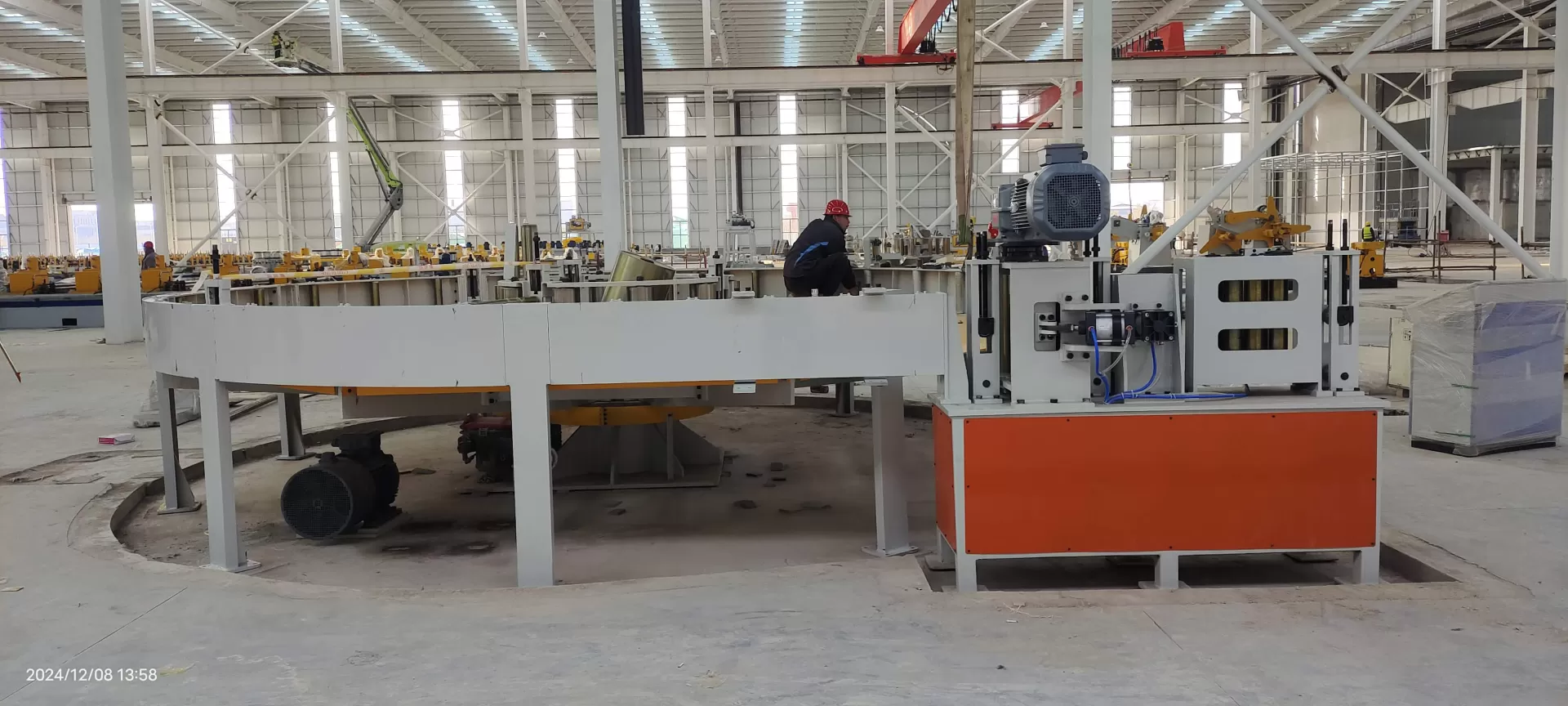

• Horizontale Spiralenakkumulatoren: Der moderne Industriestandard. Das Band tritt in die äußeren Antriebsrollen ein, bildet glatte konzentrische Spiralen auf einer horizontalen Ebene und tritt sauber aus dem zentralen Kern direkt in die Mühle aus.

SANSO empfiehlt den horizontalen Spiralenakkumulator für die meisten ERW-Rohrproduktionslinien. Er bietet die größte Speicherkapazität innerhalb eines kompakten Fußabdrucks, verarbeitet breite Dickenbereiche reibungslos, hält die Wartung auf Bodenhöhe zugänglich und sorgt für eine konstante, niedrige Rückenspannung bei der Lieferung an die Formmühle.

4. Mechanismen zum Schutz der Bandoberfläche

Die Anforderungen an die Oberflächenqualität haben in den Bereichen Struktur, Möbel, Automobil und Leitungen zugenommen. Wenn das Band mit Geschwindigkeiten von bis zu 300 bis 400 m/min durch einen Akkumulator fährt, kann Reibung an den Führungskomponenten Kratzer, Abriebspuren und das Abziehen der Zinkschicht bei galvanisierten Materialien verursachen.

Bei der Überprüfung der Akkumulator-Konstruktion sollten Sie die Schutzmaßnahmen entlang des gesamten Bandwegs inspizieren:

• Auswahl des Rollmaterials: Hochwertige Polyurethan-, gehärtete Legierungsstähle oder speziell entwickelte Nylonrollen verhindern Metall-zu-Metall-Einschnitte an den Bandkanten und -oberflächen.

• Zentrier- und Drehkontrolle: Präzisionsgeführte Rollen müssen das Band unterstützen, ohne es einzuklemmen. Der Drehmechanismus, der das Band von der horizontalen Abwicklung in die spiralförmige Ausrichtung überführt, muss progressive Führungsständer verwenden, um das Verfestigen oder Dehnen der Kanten zu vermeiden.

• Reibungskontrolle beim Abwickeln: Die internen Stützarme sollten mit reibungsarmen Kontaktpolstern ausgestattet sein, um eine reibungslose radiale Ausdehnung und Kontraktion zu gewährleisten, während das Band ein- und ausläuft.

Für die Herstellung von Edelstahl-, vorlackierten und galvanisierten Rohren verhindert der Oberflächenschutz abgelehnte Bündel und sekundäre Polierkosten.

5. Antriebskontrollsysteme und hochdynamische Geschwindigkeits-Synchronisation

Ein Akkumulator ist eine aktive, dynamische Maschine, die von ausgeklügelter Antriebslogik gesteuert wird. Die Füllgeschwindigkeit des Akkumulators muss mit 2 bis 3 Mal der Liniengeschwindigkeit der Rohrmühle arbeiten, um den gespeicherten Streifen schnell nach einem Coil-Verbund aufzufüllen.

Das Steuerungssystem muss hohe Beschleunigungs- und Verzögerungsraten verwalten, ohne dass es zu Streifenlockerung oder gewalttätigen Spannungsspitzen kommt:

• Frequenzumrichter (VFD) und PLC-Integration: Hochreaktive AC-Flussvektor-Antriebe oder Servosteuerungen regeln die Zuführ-Pinchrollen. Die Haupt-PLC verfolgt den Verbrauch der Mühle über Drehgeber und passt die Zuführgeschwindigkeit dynamisch an.

• Dynamische Spannungsregelung: Während sich die Coil im spiralförmigen Korb ausdehnt und zusammenzieht, hält das Antriebssystem die konstante Rückspannung an der Auslass-Pinchrolle aufrecht. Übermäßiger Zug verändert die Streifeneintrittsausrichtung in die Abbau-Stände; lose Spannung verursacht Streifentangling.

• Intelligente Fehlerüberwachung: Integrierte Sensoren erkennen die Schleifenfüllung, Materialauslauf, Streifenüberlappung und die Positionierung des Streifenendes und warnen die Bediener, bevor ein mechanischer Stau auftritt.

6. Mechanische Steifigkeit und Qualität der Inhouse-Fertigung

Ein horizontaler Spiralakkumulator erfährt kontinuierliche Rotationsvibrationen, zyklische mechanische Belastungen und hohe dynamische Lasten während des schnellen Ladens. Die strukturelle Integrität bestimmt, ob eine Maschine 15 Jahre lang reibungslos läuft oder innerhalb von 24 Monaten eine Rahmenverzerrung entwickelt.

Achten Sie genau darauf, wie der Gerätehersteller die Maschinen baut:

• Rahmenkonstruktion und Spannungsabbau: Schwere Stahlplatten müssen mit Durchdringungsnähten geschweißt und thermisch entspannt werden, bevor sie bearbeitet werden. Dieser Schritt verhindert das Verziehen des Rahmens über Jahre hinweg bei schwerem Coil-Zyklus.

• Präzisionsbearbeitung von Antriebskomponenten: Ungenaue Ausrichtung der Mittelachse führt zu vorzeitigem Lagerausfall und ungleichmäßigem Verschleiß an den inneren Führungsarmen.

• Inhouse-Fertigungstiefe: Viele Geräteverkäufer lagern ihre Fertigung an Drittfirmen aus, was zu lockeren Toleranzen und inkonsistenten Ersatzteilen führt.

Bei SANSO stellen wir über 90 % unserer mechanischen Komponenten in-house mit schweren CNC-Bearbeitungszentren her. Wir kontrollieren den gesamten Prozess vom Schneiden des Rohstahls und der Wärmebehandlung bis zur Endmontage und dynamischen Prüfung. Diese Fertigungskontrolle stellt sicher, dass unsere Rohrmühlen-Eintrittsgeräte den Hochgeschwindigkeits-Betriebszyklen standhalten.

Der SANSO-Vorteil bei der kontinuierlichen Streifenförderung

Die Auswahl des richtigen Akkumulators erfordert einen systematischen Ansatz. Der Akkumulator muss nahtlos mit Ihrem Abwickler, Richtgerät, Schneid- und Endschweißgerät sowie der Rohrformmühle zusammenarbeiten. Eine Fehlanpassung in der Geschwindigkeitsreaktion oder den Rollenzentren verursacht endlose Ausrichtungsprobleme während der Inbetriebnahme.

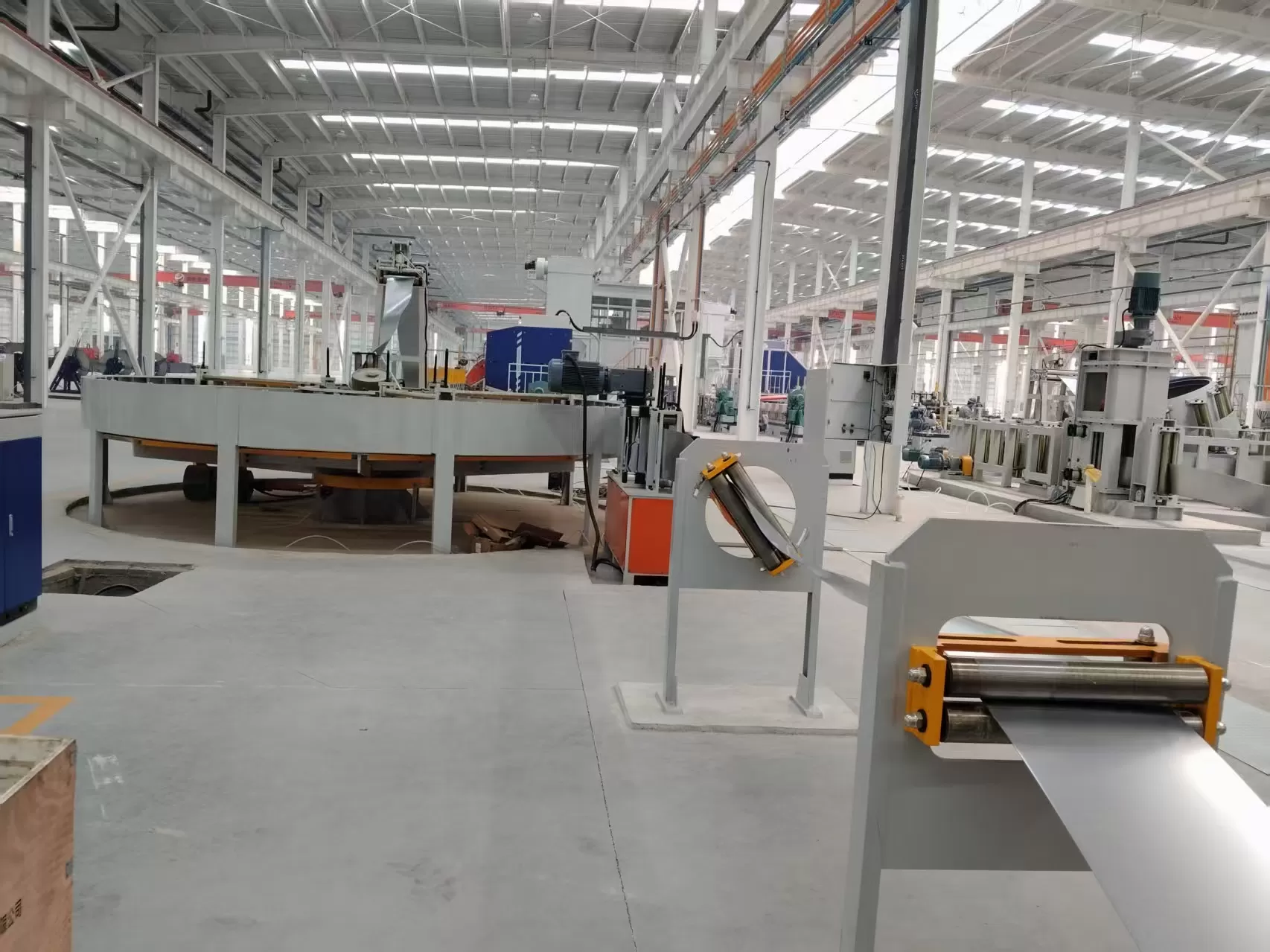

SANSO liefert vollständige, synchronisierte ERW-Rohrmühlen-Eintrittszonen. Wir passen den Durchmesser des Akkumulators, den Streifenweg, die Rollentechnologie und die Antriebssoftware an Ihr spezifisches Werklayout und die Materialqualitäten an. Egal, ob Sie dünnwandige Leitungen oder dickwandige API-Rohre produzieren, unsere Geräte gewährleisten eine gleichmäßige, ununterbrochene Streifenförderung Schicht für Schicht.

Häufig gestellte Fragen (FAQ)

Q1: Was ist der Hauptunterschied zwischen einem vertikalen Schleifenakkumulator und einem horizontalen Spiralakkumulator?
A1: Ein vertikaler Schleifenakkumulator speichert Band in vertikalen Girlanden mit Hilfe von über Kopf fahrenden Wagen, was eine hohe Gebäudehöhe erfordert und variable Bandspannung erzeugt. Ein horizontaler Spiralakkumulator speichert Band in flachen, konzentrischen Spulen auf einer Bodenebene. Das horizontale Spiraldesign spart vertikalen Platz, bietet ein größeres Lagervolumen, verarbeitet breitere Dickebereiche und liefert eine konsistente Bandspannung in die Rohrmühle.

Q2: Wie schnell sollte die Zufuhr des Akkumulators im Verhältnis zur Geschwindigkeit der Rohrmühle laufen?
A2: Der Antrieb der Zufuhr des Akkumulators sollte mit 2 bis 3 Mal der maximalen Geschwindigkeit der Formlinie laufen. Zum Beispiel, wenn Ihre ERW-Mühle mit 80 m/min arbeitet, sollte Ihre Akkumulatorladegeschwindigkeit 160 bis 240 m/min erreichen. Dieser Geschwindigkeitsunterschied sorgt dafür, dass der Akkumulator nach einem Coil-Wechsel schnell wieder aufgefüllt wird und ein voller Puffer für den nächsten Coil-Zyklus bereitsteht.

Q3: Kann ein einzelner horizontaler Spiralakkumulator sowohl Kohlenstoffstahl- als auch verzinktes Stahlband verarbeiten?
A3: Ja, vorausgesetzt, der Akkumulator verfügt über geeignete Rollmaterialien und Spannungsregelung. Für verzinktes Band sollten die Führungsrollen und Unterstützungsflächen Polyurethan, speziell entwickeltes Nylon oder speziell polierte Legierungsrollen verwenden, um Abblättern oder Kratzen der schützenden Zinkbeschichtung zu verhindern. Eine gleichmäßige Geschwindigkeitsynchronisation ist ebenfalls entscheidend, um ein Rutschen des Bands zu vermeiden.

Q4: Wie kann ich feststellen, ob meine bestehende Rohrmühle mit einem modernen Akkumulator aufgerüstet werden kann?
A4: Die meisten Rohrmühlen können ein Akkumulator-Nachrüstkit integrieren, wenn ausreichend linearer Platz zwischen der Abwickel-/Schweißstation und dem ersten Umformstand vorhanden ist. SANSO-Ingenieure bewerten Ihre Linienmittelachse, die Kommunikationsprotokolle des Antriebs und die Anlagengestaltung, um maßgeschneiderte Eingangsadapter zu entwerfen, die zu Ihrer bestehenden Infrastruktur passen.

Q5: Welche tägliche Wartung benötigt ein Rohrmühlenakkumulator?
A5: Die routinemäßige Wartung umfasst die Überprüfung automatischer Schmierungssysteme für Hauptlager und Rollen, die Inspektion der Führungsrollen auf Oberflächenverschleiß oder Rillen, die Überprüfung der Sauberkeit der optischen/Encoder-Sensoren und die Inspektion der Antriebsriemen und Getriebe auf ordnungsgemäße Spannung und Ölstände. Da horizontale Einheiten auf Bodenhöhe sitzen, sind Wartungsarbeiten schnell und sicher für die Anlagenbetreiber.

Rüsten Sie Ihre Rohrmühle für kontinuierliche Produktivität auf

Die Beseitigung von Stillstandszeiten beim Coil-Wechsel ist der direkteste Weg, um die Produktion zu steigern, die Ausschussraten zu senken und Ihre Walzwerkzeuge zu schützen. In einen ordnungsgemäß konstruierten Rohrmühlenakkumulator zu investieren, amortisiert sich durch sofortige Gewinne in der Gesamtanlageneffektivität (OEE).

Planen Sie eine neue ERW-Rohrlinie oder möchten Sie Ihren bestehenden Eingangsbereich für eine durchgehende Produktion aufrüsten? Kontaktieren Sie noch heute das Ingenieurteam von SANSO. Teilen Sie uns Ihre Bandabmessungen, Stahlqualitäten und Zielgeschwindigkeiten mit, und unsere technischen Spezialisten werden eine maßgeschneiderte Akkumulator-Spezifikation und eine Rentabilitätsanalyse für Ihr Werk erstellen.
