选择方管机时的5个结构工程因素

结构空心截面已成为现代土木工程、重型机械制造和交通基础设施中不可或缺的组成部分。这些高完整性型材的生产需要能够实现高精度和一致性能的制造机械。高完整性的 方管轧机 代表了一种高度专业化的系统，旨在将平整的金属卷材连续加工成精确的方形和矩形型材。实现建筑和工业应用所需的精确公差依赖于一系列高度同步的机械、冶金和热处理过程。

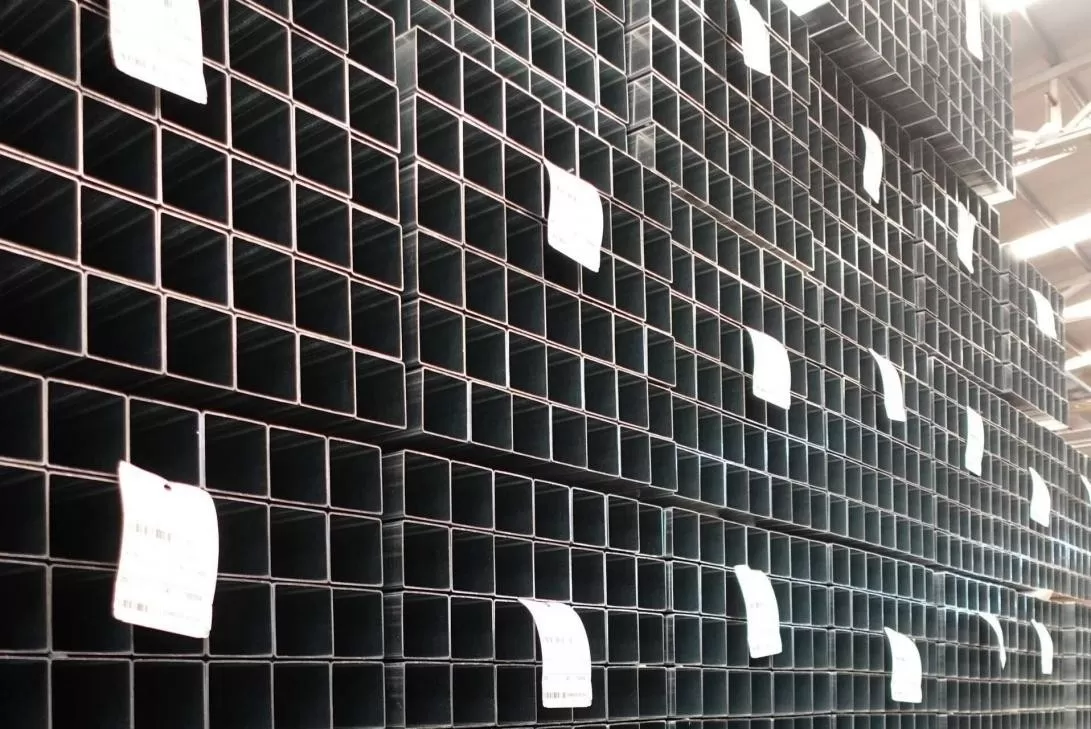

制造高质量的方空心截面（SHS）需要对带材变形力学和连续轧制成型有深入的理解。与标准圆柱形管道不同，方形型材在金属流动、应力分布和角半径一致性方面面临独特的挑战。成型线的正确设计不仅决定了最终产品的尺寸精度，还影响了工具的操作寿命和焊缝的结构完整性。

成型方法：直接成型与圆转方转换

成型方法的选择是结构型材生产中最重要的设计决策之一。工业制造商通常采用传统的圆转方转换工艺或现代的直接成型方法。每种工艺具有不同的机械特性，影响成品管的结构性能。

圆转方方法首先通过一系列的破碎和鳍片轧辊将平钢带变形成圆柱形管道。在圆形型材焊接并冷却后，它经过一个配备成型轧辊的定尺寸部分，这些轧辊逐步将侧面压平并锐化四个角。虽然这种方法在单条生产线上非常有效地生产各种标准圆管和简单型材，但它使钢材承受二次冷加工应力。这种双阶段变形可能导致截面上的屈服强度分布不均，特别是在角落附近。

而直接成型则跳过了中间的圆柱形阶段。平带材在焊接站之前直接成型为方形型材。这种方法因其几个工程优势而受到重视，特别适用于重型结构应用：

• 减少带边拉伸：直接成型最小化了在初始破碎阶段施加于带边的拉伸应力，降低了边波缺陷的潜在风险。

• 一致的壁厚：通过直接成型角落，材料流动更加均匀，防止外角半径过度变薄。

• 能效：消除将圆管过度弯曲成方形型材的需要，减少了所需的整体机械力，从而降低了主驱动电机的电力消耗。

• 锐利的角半径：直接成型配置中的工具几何形状允许更紧凑、更精确的角半径，这对结构连接非常重要。

对于需要高速度生产具有严格尺寸公差的结构型材的操作，由定制工程合作伙伴设计的定制工程直接成型系统，如SANSO，提供了匹配特定生产要求所需的刚性和校准精度。

辊工具和花型设计

任何成型系统的核心在于其工具设计，通常称为“花型”。该花型代表了每个连续辊站金属带的叠加横截面。这一进程的设计决定了在金属板从平面变形为封闭的中空截面时，如何分配应力。

现代方管轧机的通过设计需要复杂的建模软件来模拟材料应变。如果每次通过的变形过于激进，材料将超过其极限拉伸强度，导致表面开裂、边缘拉伸或回弹问题。辊型必须仔细引导带材的中性轴，以防止局部变薄。

工具材料本身必须承受高压缩负荷和磨损。优质工具钢，如D2或高铬合金钢，通常被选用于辊子。这些材料经过真空热处理和精确磨削，以达到高表面硬度和深层耐磨性。为了防止在镀锌或高度抛光的表面上留下痕迹，通常在高磨损区域（如定型和挤压通道）中集成专用的辊涂层或碳化钨嵌件。

高频焊接和阻抗控制

一旦带材被成型为目标开放型材形状，接头边缘必须连接。高频感应焊接（HFIW）是用于此过程的标准技术。焊接的效率和质量取决于管理高频电流的表皮效应和邻近效应。

在感应焊接过程中，感应线圈将高频电流感应到开放管中。当带材的边缘接近焊接点时，这种电流集中在带材的边缘。该电路的阻抗由位于管内、直接位于感应线圈下方的阻抗器组件进行管理。阻抗器包含铁氧体核心，聚焦磁通，将电流沿带材边缘引导到汇聚点（V角）。这种能量的集中迅速将材料加热到其锻造温度。

由SANSO制造的设备设计集成了高等级的阻抗器材料和精确的冷却系统，以防止在连续高速运行过程中铁氧体核心的热降解。一旦达到适当的温度，一组高度刚性的挤压辊施加机械锻造压力，将熔融边缘强行压合在一起形成固态焊接。产生的挤出物或焊缝珠立即被外部去毛刺器去除，以留下光滑、平整的表面。

管理机械振动和结构偏差

在高速型材生产中，机械振动和几何偏差代表了主要的制造挑战。没有精确的校准和稳健的机器结构，成品管可能会出现扭曲、弯曲、弯曲和焊缝不匹配等缺陷。

扭曲发生在型材沿其纵向轴旋转时，当它从定型架中退出。这通常是由于不对称的辊压或辊道的对准不良造成的。弯曲和弓形指的是管材长度上的水平或垂直曲率，通常源于带材张力不均或进料卷材平整度的变化。为了抵消这些几何偏差，生产线的定型部分必须结合一个多辊校直系统，通常称为土耳其头。

土耳其头组件利用四个非驱动辊在一个平面内排列，允许在垂直、水平和旋转轴上进行精确调整。通过施加有针对性的局部压力，操作员可以中和成型过程中产生的残余应力，确保型材符合严格的直线度公差。

定型、校直和切割技术

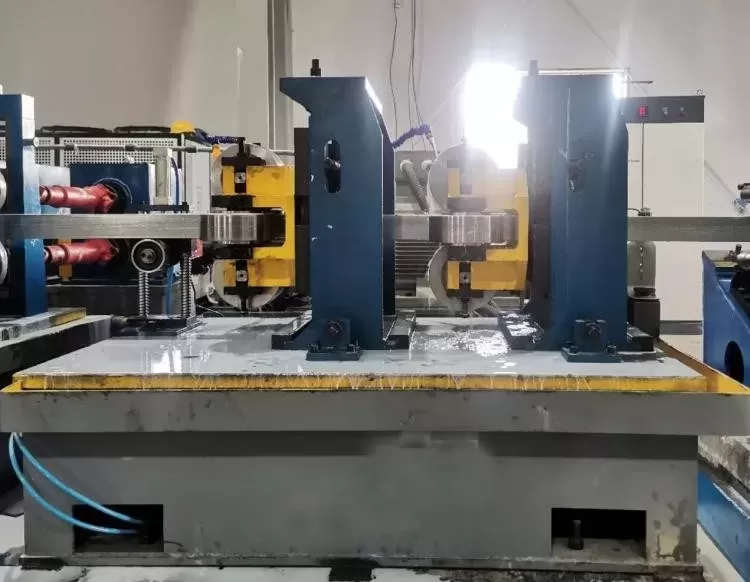

在方管轧机中集成一个精确的定型部分是控制最终尺寸公差所必需的。在焊接和冷却后，管材进入定型辊，这些辊将型材稍微压缩到其最终尺寸以考虑弹性恢复。这个阶段定义了方形截面的最终宽度、高度和角落对称性。

在定型和校直阶段之后，连续管材必须被切割成精确的长度，而不干扰生产线的连续流动。这是通过使用飞行切割机实现的，该机在开始切割之前将其行进速度与管材的出口速度同步。有两种主要的切割技术在现代操作中被使用：

• 摩擦锯切：这种方法利用高速钢刀片以极高的速度旋转，熔化并剪切金属。虽然速度快，但会产生显著的热影响区、噪音和重毛刺，需要后续去毛刺。

• 冷锯切：利用碳化物尖端或高速钢（HSS）刀片以较低速度旋转并使用液体冷却剂，冷锯切在较低温度下切割材料。这产生了干净、方正、无毛刺的切割端，减少了二次加工的要求，提高了整体组件质量。

材料变量和回弹控制

进料钢卷的机械性能对成型线的行为有很大影响。高强度低合金（HSLA）钢、结构碳钢和镀锌卷材各自表现出独特的屈服强度、抗拉强度和延伸特性。在使用这些材料时，主要的工程挑战之一是回弹。

回弹是金属在去除成型力后发生的弹性恢复。高强度材料具有更宽的弹性变形范围，这意味着与低碳钢相比，它们表现出显著更多的回弹。当操作方管轧机时，使用高屈服材料时，回弹作为一个主要变量，必须在初始辊设计中进行补偿。辊子必须设计成过弯角度，以引导钢材超出其目标屈服点，使其准确回弹到所需的90度角配置。

此外，镀锌钢卷在锌涂层保护方面存在挑战。成型辊施加的压力可能会刮掉保护锌层，损害产品的耐腐蚀性能，并导致辊子上积聚锌。工具设计师必须使用专门的辊几何形状和先进的润滑系统来减少摩擦，确保涂层和机械的完整性。

工程咨询和采购规格

选择和配置结构型材的生产线是一项复杂的工程任务。从带材进给速度和高频发电机容量到辊工具冶金和切割精度，每个变量都必须与您的生产目标和材料规格对齐。

为了确保您的制造系统提供一致的尺寸精度、最小的停机时间和长的使用寿命，与经验丰富的设备制造商合作非常重要。有关定制布局设计、机械规格或您下一个生产线安装的定制工程咨询，请向SANSO提交您的询问。

常见问题

Q1: 直接成型与圆管转方管成型相比，主要优势是什么？

A1: 直接成型将钢带直接成型为方形型材，然后再进行焊接，这减少了带边的拉伸，最小化了角部的变薄，并消耗更少的电能。与圆管转方管的转换过程相比，它还能够实现更锐利的角半径。

Q2: 在方管的高频焊接阶段，阻流器组件是如何工作的？

A2: 阻流器包含铁氧体核心，位于管内感应线圈下方。它将高频电流路径引导沿带材边缘到汇聚点，最大化热效率并确保焊缝干净、均匀。

Q3: 哪些参数决定了方管轧机的尺寸精度？

A3: 尺寸精度由辊架的刚性、辊道设计的精度、辊缝调整的控制以及土耳其头组件补偿内部应力和机械偏转的能力决定。

Q4: 回弹如何影响高强度钢材的辊工具设计？

A4: 高强度钢材具有更高的屈服强度，导致变形后出现显著的回弹。辊工具设计必须在早期成型过程中考虑过度弯曲角度，以补偿这种弹性恢复，确保成品型材保持其精确的90度角。

Q5: 为什么飞行冷锯比摩擦锯更适合结构方管？

A5: 飞行冷锯使用高速钢或硬质合金刀片，以低速旋转并配有冷却液，产生干净、无毛刺且方正的切割端。这消除了二次端面加工，而摩擦锯则使用高热，产生大量毛刺并使管端硬化。
