通过涡流检测管材提高焊缝质量和检测精度
2026-08-20
高频感应（HFI）和激光焊接管道生产需要连续、高速的检测方法，以便在焊接过程后立即识别结构缺陷。在无损检测（NDT）方法中，电磁检测发挥着核心作用。实施管道的涡流检测使制造商能够在不干扰生产工作流程的情况下识别表面和近表面不连续性、焊缝针孔和尺寸变化。
对于工业管道制造商，及早检测缺陷可以防止后续加工故障和材料浪费。实现一致的检测准确性需要理解材料电磁特性、线圈配置和管道轧制线内的物理安装参数之间的关系。
电磁管道检测的操作原理
电磁检测基于电磁感应原理。交变电流通过激励线圈，在线圈周围产生一个主磁场。当导电管道通过或靠近该磁场时，材料环中会产生涡流。这些感应电流会产生一个与主磁场相反的次级磁场。
任何结构变化、金属不连续性或局部化学成分变化都会改变这些涡流的流动。这种干扰改变了线圈系统的整体电磁阻抗。通过监测阻抗变化，处理设备可以准确定位局部缺陷。这些电流的穿透深度由皮肤深度方程控制：
$$\delta = \frac{1}{\sqrt{\pi f \sigma \mu}}$$
其中：
δ（皮肤深度）是电流密度降至其表面值的约37%的深度。
f是测试线圈的激励频率。
σ（电导率）是管道合金的导电性。
μ（磁导率）是管道合金的磁导率。
选择适当的激励频率是必要的，以平衡穿透深度与对小缺陷的灵敏度。高频率对微小外径（OD）表面裂纹提供优越的灵敏度，但穿透能力较低。低频率则能更深入地穿透管壁，允许检测内径（ID）异常，但以降低表面灵敏度为代价。
在工程设计在线解决方案时，SANSO 配置高频管道轧制机，以支持紧接着成型架的电磁检测单元。这种定位确保在切割阶段之前捕获任何焊接缺陷或尺寸不一致。
管道轧制机的传感器配置和线圈组件
实施管道的涡流检测需要根据管道制造过程和目标缺陷规格选择正确的传感器配置。行业利用三种主要的线圈布置：
环绕线圈
环绕线圈完全包围管子的外周。当管子在线圈组件中轴向移动时，整个周长会同时被检查。这种配置在检测纵向裂纹、横向裂纹、针孔和一般原材料缺陷方面非常高效。然而，环绕线圈对振动敏感，需要精确的导向机制以防止抬起变化影响检测数据。
扇形或段线圈
与环绕线圈不同，扇形线圈仅覆盖管子周长的一部分。在焊接管生产中，扇形线圈直接定位在纵向焊缝上。这种集中扫描配置通过忽略稳定的基材并将电磁能量集中在热影响区（HAZ）来优化信噪比。这种针对性的检测有助于发现焊接特定缺陷，如冷焊、缝合和局部孔隙。
探针或铅笔线圈
铅笔探头扫描局部区域，通常安装在旋转头上，用于高精度的精加工生产线或手动验证站。在高速在线管生产中，旋转探头系统有时在定径部分之后实施，以提供螺旋扫描路径，提供对表面微裂纹的高分辨率。
除了物理几何形状外，线圈的电连接决定了检测特性。主要的操作模式包括：
绝对模式：利用单个检测线圈测量电磁特性的绝对变化。该模式适合检测逐渐变化，如壁厚变化或缓慢合金漂移。
差分模式：采用两个相邻的线圈反向绕制。当管子通过时，系统将一个线圈的信号与另一个进行比较。由于逐渐变化同时影响两个线圈，差分模式忽略这些变化，而专注于突发的局部不连续性，如裂纹或针孔。
克服冶金和机械挑战
实施可靠的在线 管道涡流检测 涉及解决几个与材料相关的变量，这些变量可能干扰信号清晰度。碳钢和其他铁磁材料由于高且可变的磁导率而带来了主要挑战。
磁导率的局部变化产生显著的背景噪声，掩盖实际的材料缺陷。为了解决这个问题，检测系统结合了磁饱和轭。这些轭在管子通过测试线圈之前，将其置于强大的直流（DC）磁场中。磁饱和材料将其相对磁导率降低到接近于1，使铁磁管在磁性上表现得像非铁材料（如不锈钢或铜）。这消除了磁导率噪声，使检测系统能够清晰地检测结构不连续性。
工厂车间的另一个主要障碍是机械振动。当管子从焊接部分经过定径支架时，机械对准不当可能导致管子在测试线圈内弹跳或移动。这种移动称为抬起，改变了线圈与管子表面之间的距离，产生误报信号。由 SANSO 设计的工业生产线配置通过使用重型导向滚轮组件和非磁性稳定套管来解决这一问题，以保持管子在检测区域内居中。
此外，焊接的热影响区（HAZ）由于局部热循环，通常表现出与母材不同的电气和磁性特性。如果在焊接后立即进行测试而没有适当冷却，热变化可能会扭曲电磁信号。水冷却夹套和下游精确定位是必要的，以便在进入测试区域之前使管道温度稳定。
校准标准和信号解释
为了确保符合国际质量标准，如 ASTM E309、ASTM E426 和 ISO 10893-2，必须定期执行校准程序。校准涉及通过检测系统传递包含人工缺陷的参考标准管。
常见的人工校准标准包括：
钻孔：在指定直径下钻出的平底孔或贯穿孔，以定义局部材料损失的幅度阈值。
纵向和横向缺口：在内外表面上放置的精确电火花加工（EDM）缺口，以建立表面裂纹的灵敏度水平。
测试设备接收到的信号显示在阻抗平面上，表示信号幅度和相位角。相位角分析是区分真实材料缺陷和无害变量（如起升噪声或表面氧化皮）的主要方法。
通过调整相位角，操作员可以旋转信号显示，使起升噪声沿水平轴发生，而真实缺陷信号则垂直投射。这种相位区分防止了误拒绝，并确保只有具有结构空洞、裂纹或焊接不连续性的管道被标记为拒绝。
高速在线集成和生产解决方案

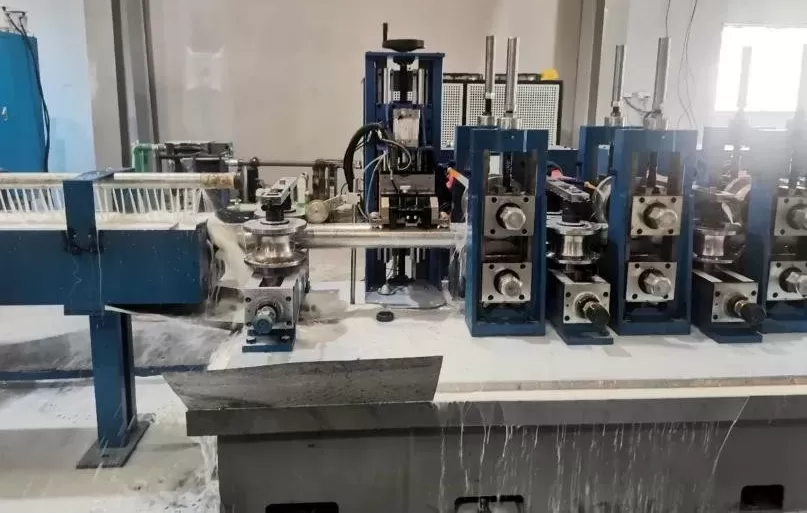

将管道的涡流检测集成到连续轧制机中，需要机械管成型机、焊接站和无损检测仪器之间的协调。检测单元通常安装在成型部分之后，在那里确定管道的最终外径和椭圆度。
现代管道制造线利用自动标记和排序系统。当检测单元检测到超过预设阈值的信号时，它会向 PLC（可编程逻辑控制器）发送高速信号。PLC 在管道向前移动时跟踪缺陷的位置，激活自动喷漆器以标记缺陷的确切位置。一旦管道被切割到长度，由飞锯，一个排序门会自动将标记的管道引导到单独的拒绝口袋。
对于高容量制造操作，SANSO 将结构机械框架、精确导向辊和自动标记系统直接集成到其管道生产线中。这种结构化设置确保检测设备在稳定的物理条件下运行，减少误拒绝率并最大化生产线的吞吐量。
常见问题解答
Q1：涡流检测可以检查哪些材料？
A1：这种检测方法适用于所有电导金属。这包括铜、黄铜、铝和奥氏体不锈钢等非铁材料，以及碳钢等铁材料，前提是使用磁饱和系统来抑制磁导率变化。
Q2：涡流检测能否检测管道内外的缺陷？
A2: 是的，但检测内径（ID）缺陷的能力取决于管壁厚度、材料导电性和激励频率。对于较厚的管壁，需要较低的测试频率，以便电磁场能够渗透到内表面，尽管这会降低对小外径（OD）缺陷的整体灵敏度。
Q3: 绝对线圈和差分线圈在管道测试中的主要区别是什么？
A3: 绝对线圈测量单个区域的总电磁特性，使其非常适合检测壁厚逐渐变化。差分线圈使用两个相对的绕组来比较相邻区域，使其对突发的局部缺陷（如针孔和裂缝）高度敏感，同时忽略逐渐的尺寸漂移。
Q4: 为什么磁饱和对于测试碳钢管是必要的？
A4: 碳钢具有很强的铁磁性，这意味着其磁导率因内部应力和晶体结构变化而在材料中变化很大。这些变化会产生显著的电磁噪声，掩盖缺陷。磁饱和轭施加强大的直流磁场以饱和材料，将磁导率波动降低到接近零，从而允许清晰的缺陷信号检测。
Q5: 线速度如何影响涡流测试系统的性能？
A5: 现代系统可以轻松地以超过每分钟几百米的速度检查管道。然而，高速需要高频仪器以维持沿管道长度的足够采样密度。线速度、PLC跟踪系统和标记设备之间的精确同步对于准确定位和拒绝缺陷部分是必要的。
