精密焊接生产线的管材轧机制造商：8个选择标准和技术审计

2026-07-11

选择一个管道厂商不仅仅是比较线速度或最大壁厚。现代焊接管道生产需要一个系统，能够在材料等级转换中保持焊缝完整性，控制后续弯曲操作的残余应力，并在直径之间提供快速换模。配置不当的管道厂会导致带边错位、不一致的焊缝几何形状以及过度的工具磨损。本文提供了评估管道供应商的技术框架——涵盖了成型站刚性、高频（HF）焊接机集成、尺寸盒公差和蓄能器动态。对SANSO工程实践的参考展示了行业基准。

1. 为什么管道厂商的成型方法决定了下游质量

每个焊接管道厂通过逐步成型序列将平带转换为闭合截面。管道厂商必须设计花型——从平面到圆形的逐渐边缘变形——特别关注边缘延伸。过度的边缘拉伸会导致纵向焊缝裂纹，而成型不足则会导致焊接不匹配。存在三种成型理念：

传统的移动成型： 破碎通过（前6-8个轧机）将平带转换为U形，随后是闭合间隙的鳍片通过。适用于直径20-200mm，壁厚可达6mm。
恒宽成型： 在早期通过中保持带宽恒定，减少边缘弯曲。适合不锈钢和薄壁管（0.5-2mm）。
灵活笼式成型： 可调侧辊在不改变水平轧机的情况下适应直径变化。减少换模时间，但需要精确的垂直对齐。

一个信誉良好的管道厂商将提供成型仿真数据（FEA），显示预测的边缘应变分布。请求针对您目标管道尺寸的分析——任何超过15%的峰值边缘应变都表明碳钢中存在马氏体形成的风险。

2. 区分合格供应商的焊接段参数

高频感应或接触焊接仍然是核心工艺。评估的技术规格：

阻抗器设计： 铁素体核心带冷却通道。阻抗器相对于焊接点的位置必须在±3mm内可调。糟糕的阻抗器几何形状会降低焊接效率25%，导致冷焊。
焊接辊几何形状： 压辊间隙（通常低于管道外径0.1-0.3mm）和辊轮轮廓半径。错误的挤压压力会产生外部毛刺高度>0.3mm，需要强力去毛刺。
电源匹配： 固态HF发电机（400-800 kHz用于低碳钢，200-400 kHz用于不锈钢）带功率因数校正。适当尺寸的发电机在带边不规则性导致负载变化时，能够保持输出在±2%以内。
焊缝退火站： 焊后感应线圈用于热处理热影响区（HAZ）。对于API 5L和汽车管道，恢复延展性是必需的。

领先的管道轧制机制造商设计包含与线速度同步的焊接电流监测。如果速度下降10%，电流将按比例减少，以防止过热和烧穿。

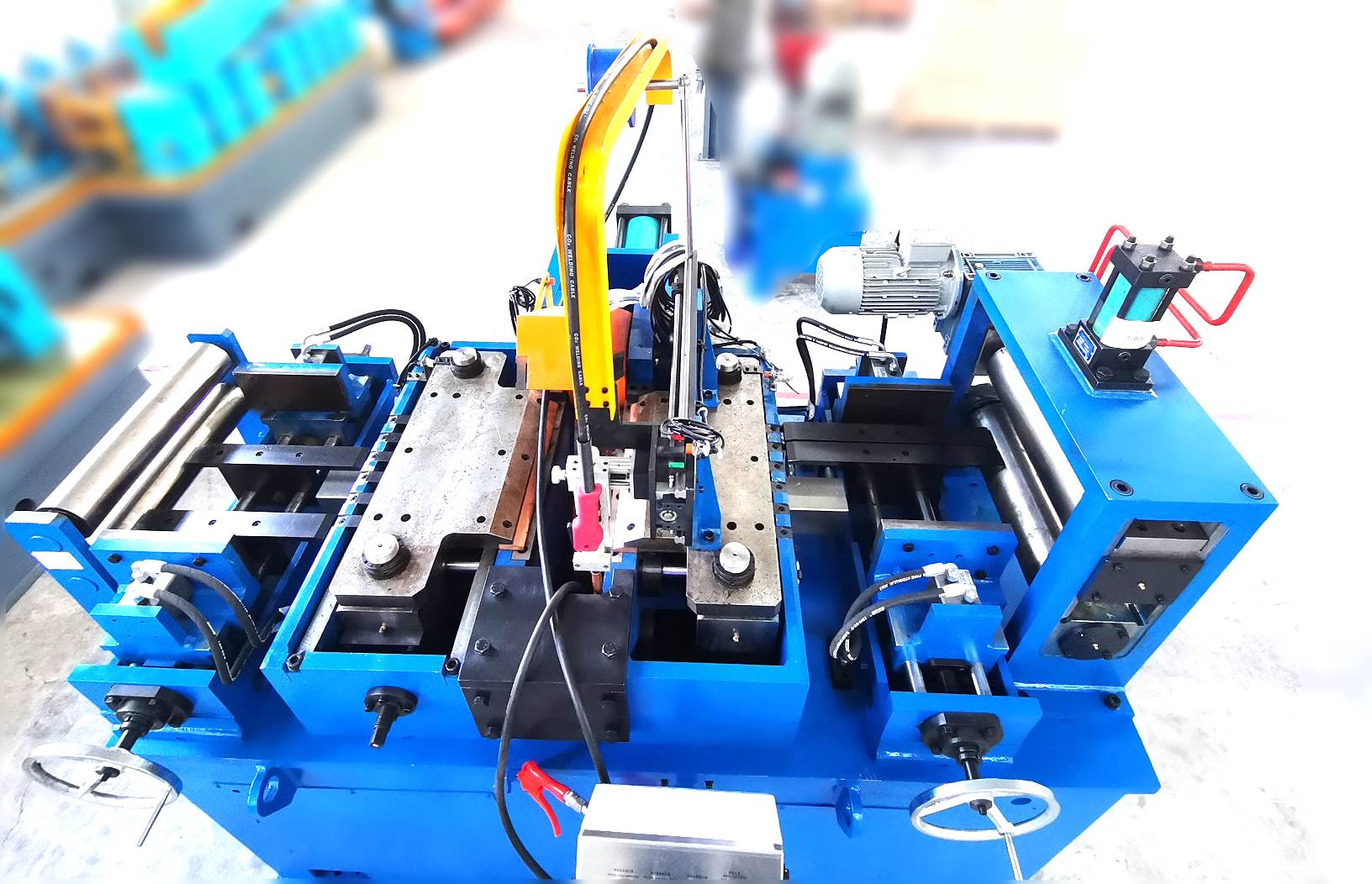

3. 储存器集成：缓冲线圈连接无停线

连续的 管道轧制机 需要一个储存器——一个储存塔或水平环路——以将入口部分（线圈进料）与成型/焊接部分解耦。管道轧制机制造商必须确保储存器张力控制防止带材弯曲或过度拉伸。两种储存器类型：

垂直循环塔： 使用带有多个滚轮组的可移动小车。提供2-5分钟的带材储存。需要精确的伺服张力控制，以避免在加速过程中带材撕裂。
水平循环池： 高度较低但占地面积更大。允许60-90秒的储存。张力系统更简单，但如果导向辊未对齐，则容易导致带材扭曲。

指定储存器包括边缘导向传感器（超声波或激光），可在±1mm内校正带材位置。如果没有这个，成型部分前的带材走动会导致螺旋焊缝。

4. 定型与校直部分：最终公差权威

焊接和去毛刺后，管道通过定型架（通常是4-6对水平和垂直辊）校准外径和圆度。关键设计方面：

土耳其头调整： 独立的水平和垂直辊运动，带有微米表（0.01mm分辨率）。允许将椭圆度校正至±0.1%的外径。
定型辊材料： 通过淬火的D2钢（58-60 HRC）用于碳钢；对于不锈钢管，指定特氟龙涂层辊以防止粘结。
校直辊： 双平面辊校直机，具有可调节的间距，将管道弯曲减少至每米长度0.5mm。验证校直机能够处理您材料的屈服强度——对于HSLA等级，辊压力必须达到30-40 kN。

一个合格的管道轧制机制造商将提供公差图表：预期的外径变化、壁厚偏心和直线度偏差，涵盖您的生产范围。

5. 操作挑战与现场工程解决方案

经验丰富的轧机操作员报告与初始机器设计相关的重复问题。以下是现场得出的解决方案，管道轧制机制造商应该预先解决。

5.1 焊缝偏心（纵向缝漂移）

根本原因： 在鳍片通过之前，带材边缘对齐错误，通常是由于进料导向磨损或不对称的辊载荷。 解决方案： 安装焊缝跟踪系统——在焊接箱后的涡流传感器，检测缝位置并自动调整最后一个鳍片架侧辊。 SANSO 轧机将其集成作为闭环选项，减少因缝漂移造成的废料达80%。

5.2 厚壁管内毛刺（卷入）

根本原因：过大的挤压卷压力或动力不足的阻碍物导致熔融金属向内流动。解决方案：使用内毛刺去除工具——一个带有硬质合金切削边缘的固定心轴，放置在焊接点后面。需要实时力反馈以避免切入基材。

5.3 成形过程中条边开裂（边缘工艺硬化）

根本原因：成形辊具有锐利的半径或过度的横向压缩。解决方案：将破碎辊的半径增加到材料厚度的8-10倍。此外，应用极压（EP）添加剂的辊冷却液以降低摩擦系数。

5.4 高强度钢线快速工具磨损

根本原因：辊材料硬度不足（低于55 HRC）或缺乏表面涂层。解决方案：在成形辊上指定CrN或TiAlN PVD涂层。将DP600材料的辊寿命从500吨延长到2500吨。

5.5 切割后管材椭圆度

根本原因：管材切割时残余周向应力释放。解决方案：实施带有旋转头的飞切割，在管材旋转时进行剪切。这均匀分配切割应力，与静态剪切相比，椭圆度降低60%。

6. 自动化水平和数据集成以实现可追溯性

工业4.0要求期望管道制造商提供标准化的通信接口。主要特点：

PLC和HMI：西门子S7-1500或罗克韦尔CompactLogix，具有500+产品设置的配方管理。触摸屏实时显示焊接电流、线速度和蓄能器填充状态。
外径和壁厚超声波测量仪：成型前后的无损检测（NDT）站。每米记录数据，并可以触发自动辊间隙调整。
边缘焊接缺陷检测：焊接区域的红外热成像；任何温度偏差>±15°C与基线相比都会停止生产线或标记缺陷。
MES连接：OPC UA服务器导出生产计数器、工具磨损数据和拒收原因。允许对每卷批次的焊接故障进行根本原因分析。

在评估投标时，请求典型数据结构。避免提供专有锁定系统且没有SQL数据库导出能力的供应商。

7. 机械刚性和维护通道

长期的轧机可靠性取决于常常被忽视的结构细节。透明的管道制造商将披露以下内容：

基础框架：焊接的重型钢箱型截面，制造后进行应力消除。要求外壳的最小厚度为40mm。
驱动系统：每个成型部分（破碎、焊接、成型）配备独立驱动的交流矢量电机。避免使用单电机机械联轴器——它们会导致扭转振动，标记管材表面。
润滑：所有辊轴承的集中自动润滑系统。手动润滑点不可避免地会被跳过，导致12个月内轴承卡死。
快速更换工具：可以离线预组装的卡式卷筒。直径25-114mm的更换时间少于40分钟。

SANSO提供3D维护模拟，显示卷筒更换和轴承检查的接入空间——这是一个有用的比较基准。

8. 材料范围能力：从薄壁HVAC到重型结构

一台轧机无法经济地覆盖所有厚度。请指定您的目标包络并验证管道轧机制造商提供的变体设计：

轻型轧机（0.4-2.0mm）：低惯性卷筒（铝或复合材料），支架间距450-600mm，最大成型速度120 m/min。用于家具管、汽车排气。
中型轧机（1.5-6.0mm）：铸铁支架，800mm间距，60 m/min。适用于结构方管、管线。
重型轧机（5.0-12.7mm）：液压辅助卷筒调整，加固的轴，速度20-30 m/min。用于油田管道产品（OCTG）和桩管。

请求轧机的刚度模量（每毫米挠度的千牛）。对于给定的壁厚，刚度更高的轧机允许更紧的成型公差而无需回弹补偿。

关于管道轧机制造商选择的常见问题（FAQ）

Q1：在购买之前，管道轧机制造商应提供哪些技术文件？
A1：至少：带有基础负载的一般布置图、每个驱动电机的功耗、三个参考直径的成型花型图、焊接功率需求曲线与材料厚度的关系，以及所有轧制元件的材料规格清单。此外，请求一份FAT（工厂验收测试）协议，显示所有轧轴的跳动测量。

Q2：管道轧机制造商如何处理高频焊接管的焊缝退火？
A2：焊后退火使用放置在焊接箱后100-200mm的横向感应线圈。管道轧机制造商必须对线圈进行尺寸调整，以将热影响区加热到650-750°C（对于碳钢），而不使基管过热。请求使用嵌入样管中的热电偶进行温度曲线验证。没有适当的退火，焊接区将保持脆弱，并且无法通过扩口测试。

Q3：单台管道轧机可以在以后重新配置以生产更大直径吗？
A3：有限。大多数轧机通过在轧机支架上添加间隔块允许直径增加20-30%，但超过此范围需要新的成型部分。一家灵活的管道轧机制造商提供可以沿基框架重新定位的模块化支架——这允许未来的扩展，例如，从114mm最大到165mm最大，通过添加2-3个破碎支架。然而，焊接箱和定径部分必须完全更换。请计划未来5年的产能需求。

Q4: 带边几何形状（剪切与切缝）对轧机性能的典型影响是什么？
A4: 切缝边缘（来自管道轧机制造商's 上游切割机）产生的工作硬化毛刺可能导致焊接电流不稳定。剪切边缘（来自定长线）更干净，但一侧的半径可能更紧。最佳的是精密修整的边缘，带有0.03-0.06mm的毛刺，经过磨削或铣削。请指定您的轧机供应商在积累器之前包含一个边缘修整站，以确保焊接质量的一致性。

Q5: 如何在不依赖参考的情况下验证管道轧机制造商的售后支持？
A5: 请求他们的备件目录副本及交货时间。检查他们是否在本地库存关键组件（阻抗器核心、焊接辊轴承、驱动带）。还要询问远程诊断能力——他们是否提供对轧机PLC的VPN访问以进行故障排除？拥有24/7热线和保证48小时内发货紧急零件的供应商显示出承诺。不要依赖市场宣传；要求提供服务水平协议草案。

Q6: 带边对齐传感器在减少焊缝缺陷中的作用是什么？
A6: 在焊接箱之前，一对超声波或激光传感器检测带边之间的间隙。任何厚度上不匹配超过0.1mm的情况都会触发最后一个鳍片轧机的液压修正。没有此功能的轧机依赖操作员的目视检查，通常会漏掉70%的边缘错位。一家信誉良好的管道轧机制造商会将其作为标准配置，而不是选项，适用于直径小于100mm的管道。

Q7: 高速管道轧机的冷却和润滑系统是如何设计的？
A7: 对于运行速度超过60 m/min的轧机，循环冷却液会喷洒在成型辊和焊接区域。管道轧机制造商必须设计芯片过滤器（50μm绝对）和冷却液温度控制（±2°C）。冷却不足会导致辊子粘结和焊接孔隙率，因为蒸汽形成。请指定一个闭环系统，每个喷嘴配备流量计——任何阻塞都会触发警报。
