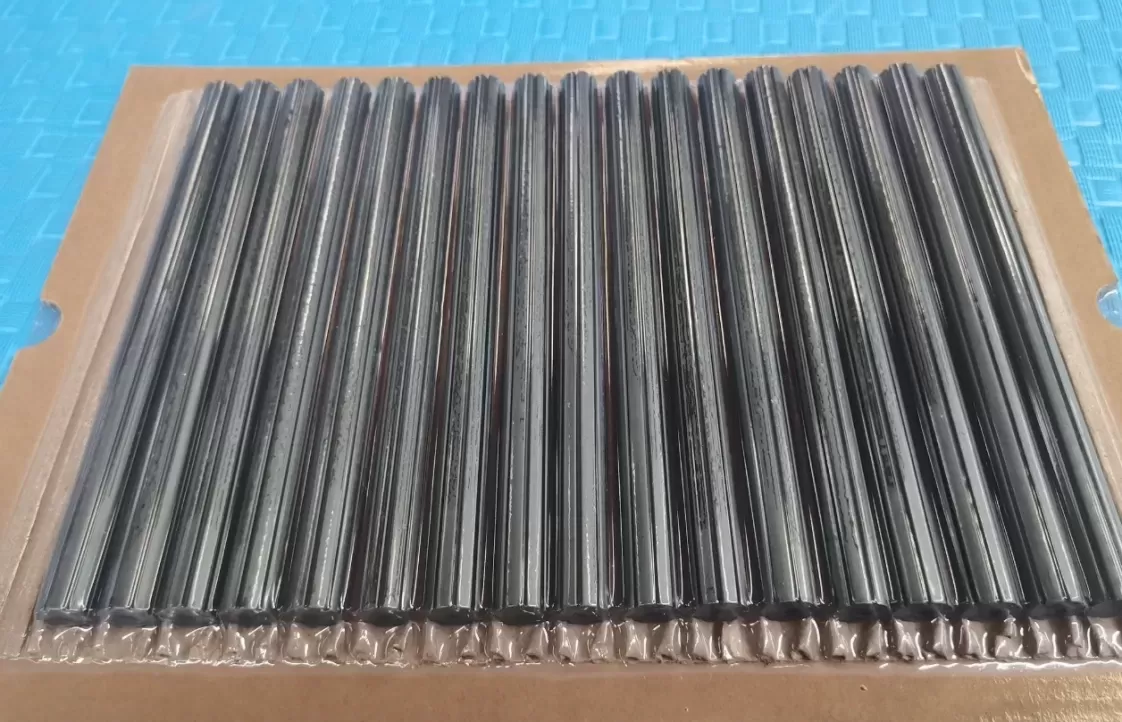

高频焊接中的铁氧体棒：材料特性和工艺稳定性

铁氧体棒是电阻焊（ERW）管道轧机高频焊接区的关键组件。它位于成型管内，集中磁场，将高频电流引导到带边缘相遇以进行锻造的精确位置。其性能直接影响焊接热输入、接缝一致性和整体生产效率。虽然看似是一个被动元件，但棒材的材料组成、几何形状和磁特性决定了焊接过程在不同线速度和产品直径下的稳定性。

在连续管道制造中，焊接区呈现极端条件——高温、强电磁场以及来自成型和挤压力的机械应力。铁氧体棒必须在长时间生产过程中保持其磁导率、机械完整性和尺寸稳定性。棒材质量的变化或不当选择特定频率和功率水平会导致焊接穿透不一致、闪光形成增加和更高的拒收率。对铁氧体棒规格的系统理解使轧机操作员能够实现可重复的焊接质量，减少更换棒材的停机时间，并优化焊接速度与接头完整性之间的平衡。

铁氧体棒应用的磁性材料基础

铁氧体材料是由氧化铁与锰、锌或镍等金属元素结合而成的陶瓷状化合物。它们在高频下表现出高电阻率和低涡流损耗，使其适合于MHz范围内的阻抗应用。铁氧体棒通过集中感应线圈的磁通，有效地为焊接电流沿带边缘提供了一个受控路径。决定该应用性能的关键材料参数包括初始磁导率、饱和磁通密度、居里温度和机械强度。

磁导率和频率响应

铁氧体棒的初始磁导率决定了其集中磁场的能力。更高的磁导率材料提供更大的磁通集中，这转化为焊接点的更高电流密度。然而，随着频率的增加，磁导率会下降——这一现象被称为尖晶石铁氧体的Snoek极限。对于200–500 kHz范围内的管道焊接频率，锰锌（MnZn）铁氧体提供高磁导率和适度损耗，而镍锌（NiZn）铁氧体则表现出较低的磁导率，但在高频性能和温度稳定性方面优越。这两种材料之间的选择取决于焊接机使用的特定频率和阻抗区域预期的热负荷。

• MnZn铁氧体：磁导率值为2000–5000，适用于高达约400 kHz的频率；提供强大的场集中，但对温度升高更为敏感。

• NiZn 铁氧体： 渗透率在 100–800 范围内，性能在 1 MHz 以上稳定；更适合高频焊机和持续高功率输出的操作。

• 频率匹配： 杆的阻抗曲线必须与焊机的工作频率对齐，以最大化功率传输并避免过多的反射功率。

饱和和热极限

所有铁氧体材料都表现出饱和磁通密度，超过该值后，进一步增加磁场强度不会产生额外的磁通浓度。将铁氧体杆操作在接近或超过饱和状态会降低其有效渗透率，导致耦合效率低下和焊接条件不稳定。饱和通常在较高功率水平下或当杆的横截面对于所需电流过小的情况下观察到。居里温度标志着材料失去磁序并恢复为顺磁行为的点——有效地使杆失去功能。对于 MnZn 铁氧体，居里温度范围为 150°C 到 200°C，而 NiZn 等级可以超过 300°C。因此，杆的冷却条件和焊接经过的持续时间是防止热退磁的关键因素。

• 饱和磁通密度： 对于 MnZn 通常为 0.3–0.5 T，对于 NiZn 为 0.2–0.4 T；设计余量应考虑峰值电流变化。

• 冷却方法： 水冷铁氧体杆允许更高的功率密度；空气冷却设计需要更大的横截面或降低功率设置。

• 热循环： 重复的加热和冷却循环会引发机械应力和潜在的微裂纹，缩短使用寿命。

渗透率、饱和和热稳定性之间的相互作用定义了给定铁氧体杆的操作范围。超过任何这些极限会产生可观察的效果：焊接孔隙增多、闪光不规则或完全失去焊接作用。通过焊接质量检查和功率测量监测这些参数可以提供杆降解或不匹配的早期指示。

管道厂铁氧体杆的机械和尺寸考虑

除了磁性能，铁氧体杆还必须承受焊接箱内的机械力。杆被放置在管道孔内，由可能包括滚轮或导轨的支撑结构固定。施加在管道上的成型和挤压力会将振动和压力传递给杆，特别是在焊接较重的规格或高强度材料时。机械故障——无论是通过断裂、崩裂还是表面侵蚀——都会使杆失去使用，并需要计划外的工厂停机进行更换。

杆的几何形状直接影响磁路和机械稳定性。较长的杆提供了更多的表面积用于磁通耦合，并允许逐渐建立磁场，但它也增加了在闭合辊压力下弯曲或断裂的风险。杆的直径必须与管道尺寸匹配：直径过小会导致磁通浓度不足，而直径过大可能会物理干扰焊接挤压动作或导致杆表面过度磨损。

• 长度与直径比： 8:1 到 12:1 的比例在磁效率和结构刚性之间提供了平衡；更大的比例需要仔细的支撑设计。

• 表面处理： 磨削或抛光杆表面可以减少与管道内部的摩擦和磨损，延长服务间隔。

• 端倒角： 圆角或倒角的端部减少了应力集中，降低了在处理或安装过程中崩裂的风险。

随着时间的推移，铁氧体棒的磨损是不可避免的，这是由于与管道内部的滑动接触以及规模或氧化物颗粒的磨蚀作用造成的。然而，加速磨损模式通常表明对准问题或过大的滚压压力，指向成型部分而非棒本身的问题。定期检查棒表面——寻找平坦区域、沟槽或凹坑——有助于在造成广泛工具损坏或焊接缺陷之前识别这些上游条件。

影响铁氧体棒性能的工艺变量

铁氧体棒的性能不仅仅取决于其材料和尺寸；它还受到更广泛的焊接工艺参数的影响。线速度、功率水平、管道几何形状和材料化学成分都与棒的磁响应相互作用，形成一个复杂的系统，需要仔细平衡。在不考虑其对铁氧体棒影响的情况下调整一个参数，可能会导致焊接质量的意外变化。

线速度直接影响每单位长度的热输入。随着速度的增加，产生热量的时间减少，需要更高的功率水平以维持足够的熔合。更高的功率水平增加了磁场强度，因此也增加了铁氧体棒的加热。这可能会使棒进入饱和状态或将其温度提升到居里点。一个在中等速度下表现良好的棒，在更高速度下可能会表现出性能下降，除非材料或冷却系统相应升级。

管道厚度和材料等级也会影响所需的功率，从而影响铁氧体棒的负载。较厚的壁需要更多的热量以实现适当的熔合，要求更高的电流和更强的磁场。高强度钢通常具有较低的电导率，需要调整焊接频率或功率以达到相同的加热水平。这些变化必须在铁氧体棒的选择中加以考虑，一些工厂为不同的产品系列保持多种棒类型。

• 功率频率相互作用： 给定铁氧体棒的最佳频率由棒的磁导率和管道的磁性特性决定；不匹配会导致效率降低和反射功率增加。

• 带边缘处理： 毛刺、不规则边缘或带厚度的变化会改变电流路径，影响棒均匀集中磁通的能力。

• 成型精度： 形状不良的管道会对棒产生不均匀的压力，加速磨损并可能导致偏轴焊接。

这些相互作用突显了将铁氧体棒视为焊接系统的一个整体部分的重要性，而不是一个独立的组件。对任何上游或下游工艺的变化应评估其对棒性能的影响，并应将棒的状态作为例行质量检查的一部分进行监测。

铁氧体棒检查和更换策略

建立系统的铁氧体棒检查计划可以减少计划外停机时间，并保持焊接一致性。许多工厂采用固定时间更换的方式，但这种方法可能导致仍然功能正常的棒过早报废，或者相反，延长使用降解的棒，从而影响焊接质量。基于性能的更换策略，通过可观察的指标指导，提供了更有效的方法。

目视检查提供了评估的第一道防线。棒表面的裂纹、缺口或沟槽是机械损伤的明显迹象。表面变色或光泽可能表明过热，而金属沉积则表明与管内接触。尺寸测量——检查直径和直线度是否符合原始规格——揭示了可能不立即明显的磨损模式。

电气和磁性测试提供了更定量的评估。使用感应计在工作频率下测量棒的磁导率，直接指示其磁性健康状况。初始值下降10-15%通常表明需要更换，尽管阈值取决于具体应用和质量要求。操作期间的温度测量也提供了有价值的数据；持续升高的温度表明效率降低或冷却不足。

• 检查频率：每次换班时进行目视检查；每周进行一次磁导率测试或在任何工艺故障后进行。

• 记录保持：维护棒性能日志，包括安装日期、总生产长度和观察到的缺陷，能够进行趋势分析和预测性更换。

• 备件管理：准备经过预先测试的棒以便快速更换，最小化在生产过程中棒故障时的停机时间。

在配备焊接质量监控系统的工厂中，可以持续跟踪棒的状态与焊接参数之间的关系。焊接功率、电流或接缝温度的变化，如果在调整后仍然持续，通常指向棒的降解。这种数据驱动的方法允许有针对性地更换棒，避免不必要的维护和质量波动。

对于持续生产高质量ERW管的管道厂，铁氧体棒的投资相对较小，考虑到焊接缺陷、工厂停机或客户退货的成本。建立健全的选择、检查和更换程序，确保该组件有助于操作可靠性，而不是成为变异的来源。

SANSO 提供铁氧体棒选择和焊接箱优化的技术支持，帮助工厂将棒的规格与其特定的焊接配置和产品组合相匹配。该公司在 管道厂设备 和焊接技术方面的专业知识使操作员能够在各种管道尺寸和材料等级中实现一致的焊接质量。

关于管焊接中铁氧体棒的常见问题

Q1: 什么决定了特定管道轧机的最佳铁氧体棒材料？

最佳铁氧体棒材料主要由焊接机的工作频率和所需的功率水平决定。对于频率高达约400 kHz的情况，MnZn铁氧体提供高磁导率和强场集中，适用于大多数标准ERW应用。对于超过500 kHz的频率，NiZn铁氧体提供更好的热稳定性和较低的损耗，使其更适合高速轧机或焊接较薄材料的情况。材料的居里温度也必须考虑相对于预期的热负荷，针对密集生产计划或有限冷却能力选择更高温度等级的材料。

Q2: 如何在不从焊接箱中移除铁氧体棒的情况下测试其降解？

虽然完整的磁性特性表征需要移除并进行台式测试，但有几个原位指标可以表明降解。监测维持给定焊接温度所需的焊接功率——如果功率在其他参数保持不变的情况下稳步增加——可能表明棒的效率降低。类似地，焊接机反射功率或调谐位置的变化可以信号棒阻抗的变化。对暴露端的棒进行非接触温度测量可以揭示过热，这通常会在磁导率损失之前发生。然而，定期移除进行电气测试仍然是评估棒状况的最可靠方法。

Q3: 在管焊接操作中，是什么导致铁氧体棒断裂？

铁氧体棒的断裂通常是由于机械过载或热冲击。机械过载发生在管道成型或挤压辊施加的过大压力直接作用于棒时，特别是当棒支撑不对齐或管道材料存在尺寸变化时。热冲击源于快速温度变化，例如，当冷却水过于激烈地施加到热棒上，或当棒在焊接停止后暴露于水中时。预先存在的表面缺陷或内部孔隙可以作为应力集中点，降低断裂阈值。确保正确对齐、控制冷却和在安装过程中小心处理可以显著降低断裂风险。

Q4: 每次更换辊子或产品尺寸时，是否有必要更换铁氧体棒？

在每次更换时更换铁氧体棒通常不是必需的，前提是棒保持良好状态且新产品的要求在棒的工作范围内。然而，管道直径或壁厚的显著变化可能需要不同的棒直径或材料以维持最佳的通量浓度。许多轧机利用更换期间检查棒、清洁它并验证其磁导率，仅在出现磨损或降解迹象时更换。保持不同产品系列的少量库存可以实现灵活的更换，而不会产生过高的更换成本。

Q5: 在连续管生产中，铁氧体棒的典型使用寿命预期是多少？

使用寿命因操作条件而异，但典型范围在500到2000个生产小时之间。更高的功率水平、更高的生产线速度和磨蚀性管材往往会通过加速热和机械磨损来缩短棒的使用寿命。在这些范围的上限运行的工厂可能会看到棒的使用寿命在较短的一端，而那些具有适度条件和有效冷却的工厂可能会实现更长的间隔。一个更实际的衡量标准是生产的管材总长度，一些工厂每根棒可以达到100,000到500,000米，具体取决于管材的大小和材料。定期检查和性能监测提供了预测更换时机的最准确基础。

Q6: 铁氧体棒在出现磨损迹象后可以翻新或重复使用吗？

轻微的表面磨损，例如轻微划痕或抛光，通常可以通过磨削或研磨棒到稍小的直径来去除，从而恢复其表面光洁度。然而，这会减少棒的有效横截面，可能降低其饱和磁通能力并改变其阻抗特性。直径的减少必须仔细评估与应用的磁性要求之间的关系。裂纹、深沟或过热的证据通常使棒不适合进一步使用，因为这些条件表明结构或磁性降解，无法可靠地逆转。翻新最适合于磨损最小的棒，并且在减少的尺寸仍在预期产品范围的可接受公差内时。

有关铁氧体棒选择、检查协议或与焊接系统集成的更多信息，SANSO提供工程咨询和产品支持。详细的技术公告和应用说明可用于协助棒的规格和工艺优化。有关棒材、尺寸及与特定焊机型号兼容性的询问由公司的技术销售团队处理。
