管材生产中定义高速钢锯片性能的5个技术因素

在工业管道制造中，飞行切割站的效率直接决定了生产线的整体产出。选择正确的 hss saw blade 需要对冶金、齿形、涂层特性和切割系统的机械动态有平衡的理解。作为一家高精度冷切割设备的知名制造商， SANSO 维持严格的质量标准，以确保切割工具在连续生产负荷下可靠运行。本文提供了对高速钢切割工具的全面评估，分析了防止过早失效和确保干净无毛刺切割的机械和冶金因素。

冶金成分和钢种

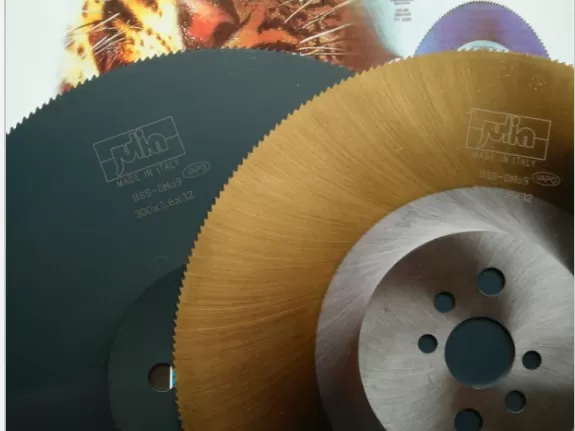

圆形冷锯片的性能在很大程度上依赖于其基础材料的化学成分。高速钢（HSS）因其高硬度、耐磨性和韧性而受到青睐。用于管道厂切割应用的两种最常见合金等级是 M2（DMo5）和 M35（Co5）。

M2（DMo5） - 钨-钼合金

M2等级是大多数碳钢切割应用的标准材料。它含有约 6% 的钨、5% 的钼、4% 的铬和 2% 的钒。这些元素的组合在热处理后形成高度稳定的合金碳化物，提供：

• 优异的冲击韧性，减少在结构振动下齿轮崩裂的可能性。

• 在切割速度为每分钟 30 到 80 米时，保持一致的耐磨性。

• 在正常热负荷下具有足够的结构稳定性，前提是保持正确的冷却液输送。

M35（Co5） - 钴合金高速钢

在加工不锈钢（例如 AISI 304 或 316）或高强度低合金（HSLA）钢等较硬材料时，标准的 M2 等级通常会经历加速的热降解。在这些情况下，使用 M35 等级。这种合金包含 5% 的钴，显著改变其物理特性：

• 提高的红硬度，使切割工具在超过 500°C 的温度下保持其结构完整性。

• 增强的粘附磨损抵抗力，这在切割像不锈钢这样的粘性材料时尤其有利，因为这些材料往往会导致边缘堆积（BUE）。

• 与 M2 相比，冲击韧性略有降低，这使得锯切机的刚性机械对准成为必要，以防止边缘崩裂。

在检查高速钢冶金时，标准的 hss saw blade 通常使用 DMo5 用于一般结构管道，而 Co5 则用于高强度组件或热量集中在厚壁管道的地方。

先进的表面涂层和PVD技术

未经处理的高速钢在散热和摩擦控制方面存在局限性。对高速钢锯片施加物理气相沉积（PVD）涂层可以改变其表面硬度和热导率，保护基材免受过早磨损。

氮化钛（TiN）

TiN是一种多用途的入门级PVD涂层，以其金色而著称。其表面硬度约为2300维氏（HV），最大氧化温度为600°C，TiN降低了锯片表面与管壁之间的摩擦系数。该涂层适用于切割软碳钢和壁厚较薄的结构管。

氮化钛碳化物（TiCN）

TiCN提供比TiN更高的表面硬度（约3000 HV）和更低的摩擦系数。碳的加入增强了涂层对磨损的抵抗力。它在加工高强度结构碳钢时效果显著，尽管其氧化温度极限略低，为400°C，操作时需要持续的洪水冷却。

氮化铝钛（TiAlN）

对于干切或加工高合金钢等苛刻切割条件，TiAlN是首选。高温下，涂层中的铝与大气氧气反应形成一层薄薄的铝氧化物保护层。该被动层充当热障，反射热量到切屑中，而不是锯片的主体。表面硬度达到3300 HV，氧化阈值为800°C。

氮化铬（CrN）

在切割铜、黄铜或铝等非铁金属时，标准的基于钛的涂层可能会导致粘结或材料转移。CrN提供优异的附着力抗性、低残余应力和低摩擦系数，防止工件材料焊接到齿侧。

齿形和切屑力学

切割过程的效率在很大程度上取决于为特定管型选择的齿形。选择不正确的齿距或角度会导致振动、表面光洁度差和齿磨损加速。

齿型：Hz与Bw

工业管切割中使用的主要齿型有两种：

• Hz（C型）：该型具有交替的高齿和低齿。高齿在两侧均为双斜面，作为粗加工刀具去除槽的中心。随后的齿稍低，平坦，作为精加工刀具清理槽的角落。该分屑设计减少了作用于每个齿的切削力，使其在切割厚壁管和实心部分时非常有效。

• Bw（B型弯曲）：该型由交替的左斜面和右斜面设计的齿组成。它专为薄壁管和型材设计，因为它横向分配切削力，最小化管壁在进出时的变形。

齿距选择 (Tpi)

对于HSS 锯片，齿距的选择直接取决于被切割管道的壁厚。冷锯的一个基本经验法则是，至少必须有三颗齿始终与工件接触。如果齿距过大，齿会跨越管道壁，导致严重的冲击载荷，从而使切削边缘崩裂。相反，如果齿距过细，切削槽会在切割完成之前充满切屑，导致锯片卡住和破裂。

下表提供了根据管壁厚度选择适当齿距的一般指南：

飞行切割系统中的机械动态

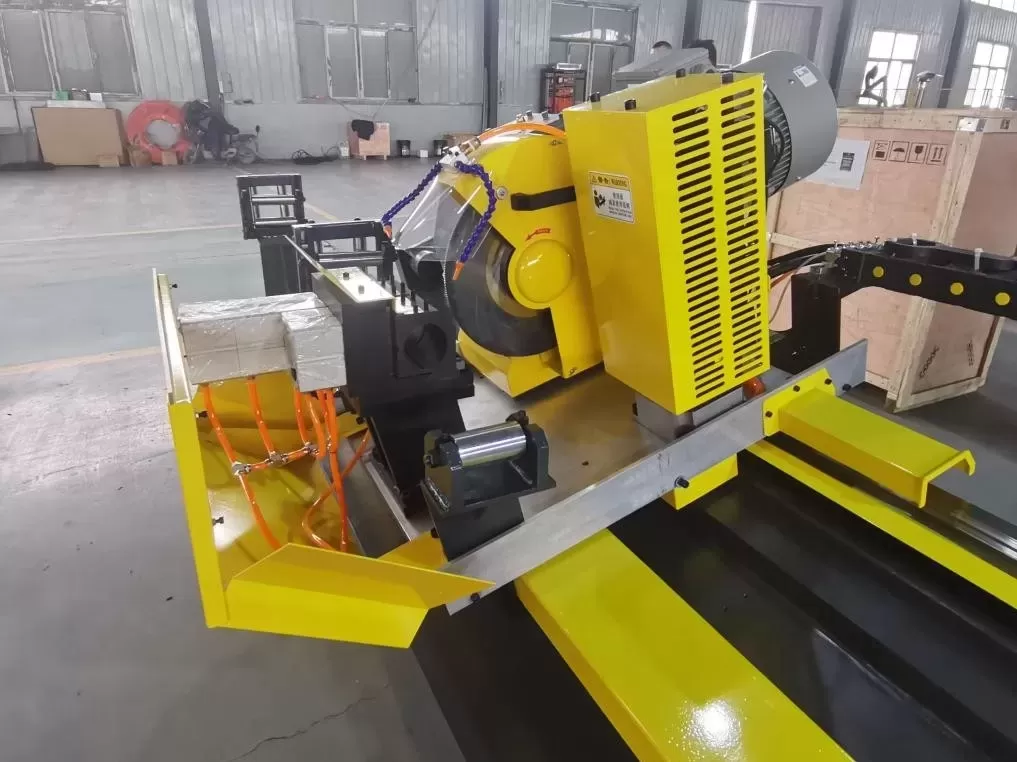

在高速管道焊接生产线上，冷锯必须动态运行。锯架必须加速以匹配连续生产的管道速度，进行切割，并返回到起始位置。锯架与管道之间的任何速度不匹配都会对锯片主体施加严重的横向应力。

通过利用SANSO制造的飞行切割系统，操作员可以实现一致的进给速度和精确的同步，从而减少机械偏转。当锯头经历振动时，高速钢盘会受到其设计无法承受的弯矩。这种偏转会导致波浪形切割、过多的毛刺形成和灾难性的锯片失效。

为了防止这些问题，操作员必须定期监测以下机械参数：

• 齿轮箱中的间隙：驱动齿轮中的过度机械间隙会在锯片首次接触金属管时导致齿上的瞬时载荷峰值。

• 法兰的清洁和对齐：夹紧法兰必须没有毛刺、生锈和灰尘。即使是夹在法兰和锯片之间的微小颗粒也会导致锯片外缘的显著轴向跳动。

• 导轨磨损：锯架的线性导轨磨损可能导致切割周期中的对齐漂移，从而在锯片主体上产生高横向载荷。

冷却和润滑策略

在冷锯切过程中产生的高摩擦需要适当的冷却，以防止工具的结构损坏。虽然“冷锯切”一词暗示工件温度较低，但剪切区的局部温度可以超过几百摄氏度。

洪水冷却

传统的洪水冷却利用可溶性油乳液（通常浓度为5%到10%）直接泵送到切割区域。液体有两个目的：它冷却刀片主体和工件，并将切屑冲出刀齿的沟槽。冷却液喷嘴的正确定位至关重要。一个喷嘴应直接指向切入切口，而另一个喷嘴应在刀齿退出管道时清除切屑。

最小量润滑（MQL）

许多现代飞行冷锯利用MQL系统而不是洪水冷却。这些系统将高性能生物可降解酯油与压缩空气混合，微量雾化直接送到刀齿边缘。MQL的原理是通过润滑防止热量产生，而不是在热量积聚后冷却工具。这种方法减少了清理要求，并有助于保持工厂环境更清洁，尽管它需要精确的校准以确保油雾始终到达切割区域。

常见磨损机制及解决方案分析

了解高速钢圆锯刀片的磨损模式对于识别机器校准错误和优化工具寿命是必要的。

1. 侧面磨损

这是工具材料在放松面上的正常、逐渐磨损。它是由于与工件壁的磨料摩擦造成的。侧面磨损应在所有刀齿上均匀进行。当侧面磨损达到约0.2毫米到0.3毫米时，应移除刀片并重新磨锐，以防止过度热量积聚。

2. 堆积边缘（BUE）

当工件材料被压力焊接到刀齿的刃和侧面时，会发生BUE。这在切割软的延展性材料（如低碳结构钢或不锈钢）时很常见。BUE改变了工具几何形状，增加了切削力并导致微小崩边。为了解决这个问题，操作员可以增加冷却液的浓度或转向专用的PVD涂层，如CrN或AlTiN。

3. 刀齿边缘的微崩边

这种磨损模式的特点是切削边缘上小碎片的断裂。通常是由于机械冲击造成的，例如锯片进入管壁过快，或由于夹紧不足导致管道振动。为了解决这个问题，应减少进入阶段的进给速度，并检查夹紧爪的磨损情况。

4. 从齿槽裂纹

当裂纹从齿槽底部开始发展并向中心孔传播时，这表明存在严重的热应力或过大的进给力。这发生在齿槽被无法逃脱的切屑填满，或刀片以钝的切削刃运行时。定期重新磨锐和验证管壁厚度的正确齿距可以帮助防止这种故障模式。

切割质量问题排查

除了监测工具磨损外，检查管材的切割质量提供了关于锯切系统状态的宝贵反馈。

• 重毛刺形成：钝的切削刃或进给速度不足会导致材料发生塑性变形而不是剪切，从而产生重毛刺。增加每齿进给量或更换刀片可以解决此问题。

• 管端不圆：如果锯车夹具的夹紧压力过低，管材在切割过程中可能会稍微旋转。如果压力过高，管壁可能会变形。夹具必须与管材的外径完全匹配。

• 角度偏差（歪斜切割）：这由刀片的轴向跳动、磨损的机床主轴轴承或飞行车的不同步引起。检查法兰对齐和主轴间隙是恢复切割精度所必需的。

常见问题解答

Q1: HSS锯片早期断齿的主要原因是什么？
A1: 早期断齿通常是由于机械冲击造成的，例如不稳定的管材夹紧、齿轮箱中的反冲，或使用的齿距对于被切割管的壁厚过大。确保至少有三颗齿持续参与切割有助于分散机械负荷，减少崩齿的风险。

Q2: 高速钢圆锯片可以磨锐多少次？
A2: 标准刀片通常可以磨锐10到20次，具体取决于磨损或崩齿的严重程度。在磨锐过程中，必须保持原始的齿形和间隙角度。如果刀片有PVD涂层，可能需要在几次磨锐后重新涂层以保持其原始性能水平。

Q3: 为什么用HSS刀片切割不锈钢比切割碳钢更困难？
A3: 不锈钢具有较高的加工硬化率和较低的热导率。当刀片接触材料时，不锈钢在剪切区迅速硬化，热量转移到刀片而不是切屑中。为了解决这个问题，应该在较低的切割速度和较高的进给率下使用钴合金刀片（M35）和TiAlN涂层。

Q4: 我怎么知道何时需要更换冷锯刀片？
A4: 刀片需要更换的迹象包括切割噪音明显增加、管材切割边缘的重毛刺、切屑颜色变化（表明过热）或齿侧的视觉磨损超过0.2毫米。

Q5: 我可以在没有冷却液的情况下运行冷锯刀片吗？
A5: 不建议在管材加工中使用没有润滑的高速钢刀片。高摩擦会导致快速的热积聚、热裂纹和灾难性的工具故障。如果不允许使用液体冷却剂，则应使用MQL系统为切削刃提供局部润滑。

工业询问与技术咨询

实现稳定可靠的管材切割操作需要选择正确的钢材等级、涂层和齿形组合。在指定您的要求时，请提供有关您的 管道轧机 操作速度、加工的钢材等级、壁厚以及飞行切割小车的机械规格的详细信息。

请联系 SANSO，提供您的具体材料等级和机器参数。我们的工程团队可以提供技术支持和定制建议，帮助您配置切割参数以确保生产质量的一致性。
