焊接设备中高频电力转换的铁氧体磁芯选择

高频电源转换器的性能——无论是用于感应加热、开关模式电源，还是焊接机的控制电路——都依赖于核心材料的磁性特性。在可用的磁性材料中，铁氧体核心因其低涡流损耗、高电阻率和在宽频率范围内的稳定磁导率而脱颖而出。管道轧制和焊接设备领域的工程师经常为变压器、滤波电感器和电感器指定铁氧体核心，因为效率和热稳定性直接影响生产质量和设备可靠性。

本文对铁氧体核心材料、其磁性特性以及指导其在工业电力电子中选择的标准进行了系统的审查。讨论重点关注实际考虑因素——饱和磁通密度、温度依赖性和核心损耗——这些因素决定了特定铁氧体等级在特定应用中的适用性。

铁氧体核心的材料分类

铁氧体是由氧化铁（Fe₂O₃）与其他金属氧化物（如锰、锌、镍或钴）结合而成的陶瓷化合物。制造过程——包括煅烧、磨粉、压制和烧结——允许对微观结构进行精确控制，从而影响磁性行为。工业上主要使用的两大类是锰锌（MnZn）和镍锌（NiZn）铁氧体。

锰锌铁氧体

MnZn铁氧体表现出高初始磁导率（通常为1500到15000）和相对较高的饱和磁通密度（高达0.5 T）。这些特性使它们适用于高达数百千赫的应用，如开关模式电源（SMPS）和电力变压器。高磁导率允许紧凑的核心设计，减少绕组圈数，从而降低铜损和整体尺寸。然而，与NiZn相比，MnZn铁氧体的电阻率较低（约1–10 Ω·m），这限制了它们在频率超过1 MHz时的使用，因为涡流损耗会随着频率的增加而急剧上升。

镍锌铁氧体

NiZn铁氧体提供更高的电阻率（10²到10⁵ Ω·m）和较低的磁导率（10到1000），使其能够在从1 MHz到超过100 MHz的频率下运行。这些核心通常用于高频电感器、射频变压器和电磁干扰（EMI）抑制滤波器。较低的饱和磁通密度（通常为0.3–0.4 T）代表了一种权衡：虽然NiZn核心可以以最小损耗处理高频开关，但它们需要更大的核心横截面以避免在高功率应用中饱和。

除了这两大类之外，特种铁氧体还掺入钴或其他掺杂剂，以调整温度稳定性、磁导率与频率响应或直流偏置性能等特性。选择特定的铁氧体等级必须与设备的工作频率、功率水平和环境温度相一致。

核心损耗机制及其对效率的影响

在一个 铁氧体核心 中，总功率损耗包括滞后损耗和涡流损耗。滞后损耗是由于每个交替周期中磁域的不可逆磁化所导致的；它与 B-H 回路的面积和频率成正比。涡流损耗是由于时变磁场在核心材料中诱发的循环电流引起的。由于铁氧体具有高电阻率，涡流损耗显著低于金属磁性材料，但它们仍然随着频率的平方和磁通密度的平方而增加。

制造商提供核心损耗曲线（通常以每立方厘米毫瓦数在给定的磁通密度和频率下表示）以指导设计人员。例如，典型的功率铁氧体（例如，PC40 或 N27）在 100 kHz 和 0.2 T 下可能表现出 300 kW/m³ 的核心损耗。在目标频率下选择损耗较低的等级直接转化为减少热量产生，从而实现更高的功率密度和改善功率阶段的长期可靠性。

温度也会影响核心损耗。大多数铁氧体材料在特定温度附近表现出最小损耗——对于 MnZn 类型通常在 80–100°C 左右。在此温度范围内操作核心可以最小化耗散，但如果核心温度超过居里点（对于 MnZn 通常为 120–200°C，NiZn 更高），则热失控成为一个问题。在环境温度可能升高的焊接设备中，选择具有平坦损耗与温度曲线的铁氧体等级是一项明智的设计措施。

特定应用选择标准

工业焊接机，特别是基于逆变器的直流焊机和感应预热器，依赖于使用铁氧体核心的高频变压器和输出电感。这些组件的选择过程涉及几个相互关联的参数：

• 工作频率：现代焊接逆变器在 IGBT 基础设计中工作在 20 kHz 到 100 kHz 之间，而在 MOSFET 基础设计中可高达 200 kHz。MnZn 铁氧体通常被选择用于主功率变压器，而 NiZn 铁氧体可能用于 EMI 过滤或辅助电源。

• 功率通量：变压器所需的伏秒乘积决定了避免饱和的最小核心横截面积。更高的功率水平需要更大的核心或具有更高饱和磁通密度的材料。

• 热环境：核心必须在铜损（I²R）和核心损耗的共同热量下保持其磁性。对于高功率设计，可能需要强制空气冷却或散热器。

• 直流偏置：承载显著直流电流的电感器（如输出电感）需要具有高直流偏置能力的核心——即，在直流磁化力下，磁导率不会过度下降。一些铁氧体等级专门针对这种情况进行了优化。

• 机械约束：核心形状（E 核、环形、罐形核心或 RM 核）影响绕组的便利性、漏感和安装方式。环形核心提供出色的磁通限制，但需要更复杂的绕组自动化。

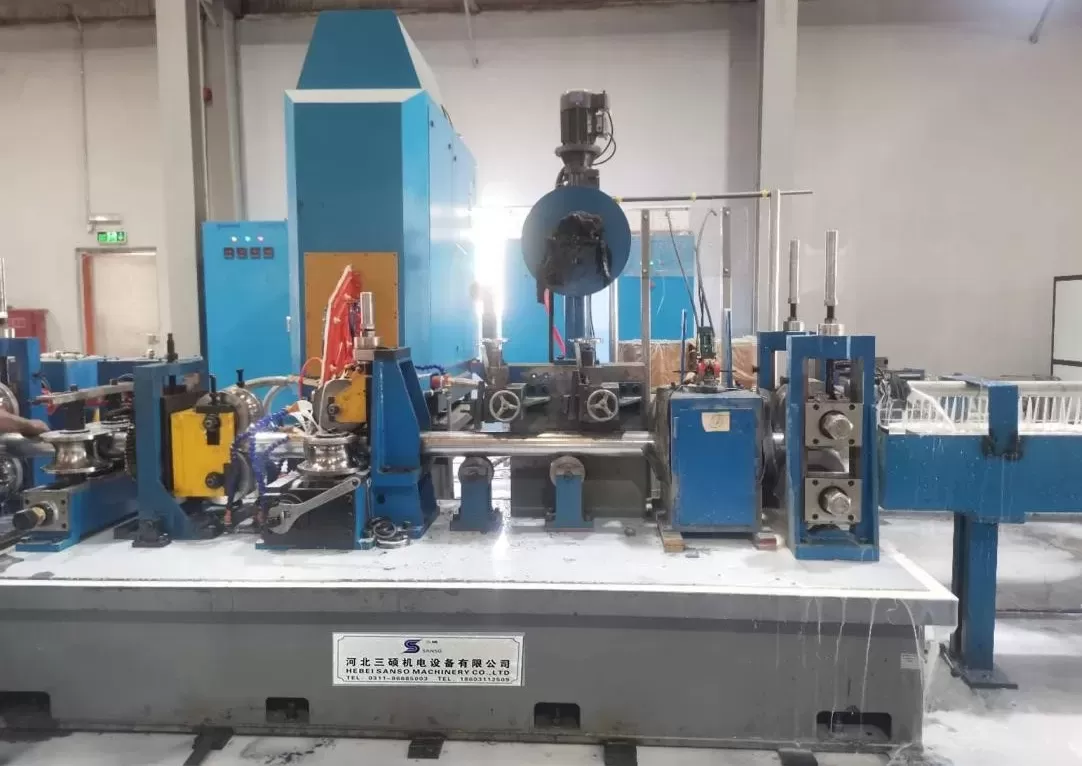

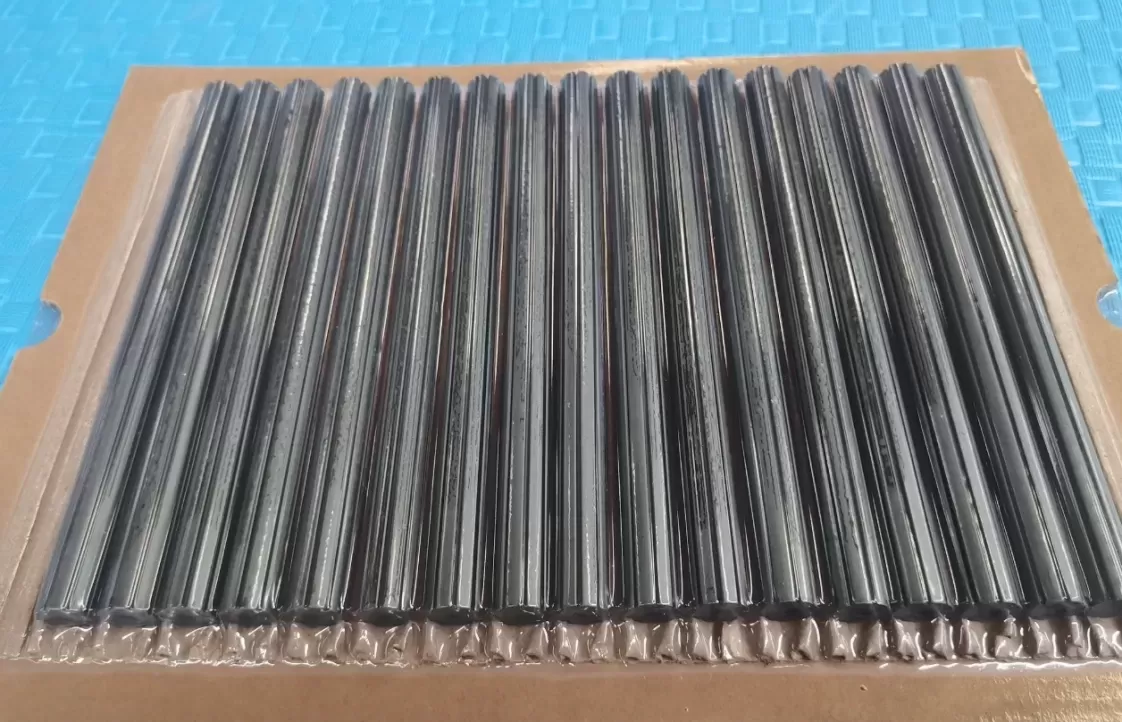

对于采用感应加热进行接缝焊接或退火的管道轧机，频率通常范围在100 kHz到400 kHz。在这些系统中，感应线圈及其匹配变压器通常使用NiZn铁氧体核心，因为它们在高频下的损耗较低。正确选择核心材料可确保加热功率有效地传递到工件，最小化能量浪费并防止电力电子设备过热。

焊接和管道轧机设备的制造商，如 SANSO，将精心挑选的铁氧体核心集成到其药芯焊丝生产机器和高频焊机中，以实现一致的输出和延长的使用寿命。高质量磁性组件的集成是坚固机器设计的标志。

铁氧体核心采购中的实际考虑

在采购铁氧体核心组件时，工程团队必须评估不仅是数据表规格，还要考虑材料在生产批次中的一致性。烧结温度或原材料纯度的变化可能会改变磁导率和损耗特性，导致最终产品的性能偏差。信誉良好的供应商提供批次可追溯性和关键参数的批次测试数据，如初始磁导率、损耗因子和温度系数。

另一个方面是组装过程：核心的间隙（例如，在反激变压器或直流电感中）通常需要以在直流偏置下稳定电感。间隙长度必须精确控制，以实现所需的AL值（每圈平方电感）。控制不良的间隙可能导致单元间的变异性，从而使生产调试变得复杂。

对于大规模生产，自动绕线和核心处理要求一致的尺寸公差。具有严格尺寸控制的铁氧体核心可降低废品率并提高最终功率模块的产量。因此，采购规格应包括不仅是磁性特性，还应包括几何公差和表面光洁度要求。

核心选择与整体功率阶段设计之间的相互作用通常需要迭代的仿真和原型制作。使用建模磁路的软件工具，工程师可以预测核心损耗、磁通密度分布和在各种负载条件下的温升。这种预测方法减少了物理原型的数量，加快了新焊接设备模型的上市时间。

SANSO提供技术资源，帮助制造商将适当的铁氧体核心等级与其特定机器要求相匹配，涵盖标准和定制核心几何形状。该公司的工程支持扩展到取样和验证测试，以确保所选核心在目标应用中表现如预期。

常见问题解答

Q1: MnZn 磁铁氧体核心与 NiZn 磁铁氧体核心在电力转换应用中有什么区别？

A1: MnZn 磁铁氧体具有更高的磁导率（1500–15000）和更高的饱和磁通密度（最高可达 0.5 T），使其适用于约 1 MHz 的电力变压器和电感器的频率。NiZn 磁铁氧体提供更高的电阻率和较低的磁导率（10–1000），使其在 1 MHz 以上的频率下实现低损耗运行，但饱和磁通密度较低（0.3–0.4 T）。选择取决于工作频率和功率水平。

Q2: 磁芯损耗如何影响高频焊接逆变器的设计？

A2: 磁芯损耗产生的热量会提高磁性元件的温度。过度的损耗降低效率，并可能导致磁导率的热漂移，甚至在接近居里温度时发生去磁。设计人员选择在特定开关频率下损耗最小的磁铁氧体等级，并结合适当的冷却措施，以保持磁芯温度在推荐范围内。

Q3: 磁铁氧体核心可以在直流偏置电路中使用而不饱和吗？

A3: 可以，但核心必须有间隙或选择低有效磁导率以降低直流磁通密度。磁路中的间隙储存能量并线性化 B-H 曲线，允许在饱和之前更高的直流电流。权衡是每圈的电感较低，这可能需要更多的绕组圈数以达到目标电感。

Q4: 居里温度在磁铁氧体核心选择中的重要性是什么？

A4: 居里温度是材料失去其铁磁特性并变为顺磁性的点，导致磁导率急剧下降。对于 MnZn 磁铁氧体，居里温度通常在 120°C 到 200°C 之间；对于 NiZn，通常更高。在居里点附近或以上操作磁芯会导致电感损失和潜在的电路故障。选择居里温度远高于最大预期工作温度的等级可确保稳定性能。

Q5: 工程师应如何验证不同供应商的磁铁氧体核心的质量？

A5: 工程师应请求关键磁性参数的批次测试报告——如初始磁导率、损耗因子、饱和磁通密度和温度系数——在规定条件下测量。还应检查物理尺寸和表面光洁度。使用每个潜在供应商的样品进行原型制作，然后在实际工作条件下进行性能测试，提供最可靠的比较。

Q6: 对于高频电力应用，是否有替代磁铁氧体核心的选择？

A6: 替代方案包括粉末铁核心（提供高饱和磁通但在高频下损耗更高）、非晶和纳米晶核心（具有低损耗和高磁导率但成本更高）以及空气核心电感器（没有饱和但每体积电感较低）。由于其损耗、磁导率和热稳定性的平衡，磁铁氧体核心仍然是大多数中频电力转换系统中最具成本效益的解决方案。

有关焊接和管道铣床机械用磁铁氧体核心的详细规格和应用指导，SANSO 的工程团队可为您的项目需求提供支持。通过我们网站上的联系表单提交您的咨询，以讨论核心尺寸、等级选择和样品评估，以支持您的下一个设备开发项目。
