影响圆锯片HSS在管材铣削中寿命的5个关键变量

工业焊接管制造要求持续、高效率的操作，其中每个组件必须可靠地工作。切割机，特别是飞行冷锯，代表了在线生产过程的终端阶段，在此阶段必须保持管道的物理完整性和尺寸公差。此操作中使用的主要工具是圆锯片 hss。选择正确的工具材料、齿形和操作参数直接影响轧机的产量和成品的表面质量。作为高精度管轧机机械的知名制造商，SANSO专注于强大机械设计与高品质切削工具的系统集成，以在苛刻的生产计划下实现干净、无毛刺的切割。

高速钢切削工具的冶金基础

高速钢（HSS）因其高硬度、耐磨性和高回火稳定性而成为工业锯片的高度重视材料。这些特性源于合金的微观结构，包含坚韧的马氏体基体和主要及次要合金碳化物。特定的合金成分决定了锯片在高速切割过程中对热和机械应力的反应。

化学成分：M2 (DMo5) vs. M35 (Co5)

选择HSS等级是将工具与应用要求匹配的第一步：

• M2 (DMo5)等级：这是大多数金属切割应用的标准材料。含有约6%的钨、5%的钼和2%的钒，提供了良好的韧性和耐磨性的平衡组合。在切割低碳钢时，它在标准机械负荷下表现可靠。

• M35 (Co5)等级：专为涉及高强度合金或不锈钢的苛刻应用而设计。添加5%的钴提高了钢的红硬度，即在高温下保持硬度的能力。钴防止在干燥或最低润滑切割过程中切削刃的快速热降解。

热处理和微观结构稳定性

钢的性能在很大程度上依赖于热处理过程。原材料HSS必须经过精确的真空淬火，然后进行多次回火循环，通常在550°C到570°C之间的温度下进行。此过程将保留的奥氏体转化为回火马氏体，实现M2的均匀硬度为64到66 HRC，M35为65到67 HRC。这种结构稳定性最小化了在间歇切割过程中切削刃微缺口的风险。

管铣削的刀具几何形状和轮廓

除了冶金成分外，圆锯片 HSS的物理几何形状决定了它切削金属和从切削区域排出切屑的效率。错误的刀齿轮廓会导致过度振动、热量积聚和工具的过早失效。

刀齿轮廓：BW、C 和 Hz

不同的轮廓以特定方式分配切削力到刀片边缘：

• BW（斜角交替）轮廓：该设计具有交替的左手和右手斜角刀齿，通常为 45 度角。它非常适合切割薄壁管和轻型轮廓。交替的斜角分裂切屑，减少每个刀齿的机械负荷并最小化出口毛刺。

• C 型（Hz）轮廓：通常应用于固体材料和重型厚壁管。这种轮廓使用一个高粗加工刀齿，后面跟着一个低精加工刀齿。粗加工刀齿的两侧都有斜角，而精加工刀齿是平的，去除剩余材料。这种配置将切屑分成三块，防止切屑在刀齿槽内堆积。

基于壁厚的齿距选择

确定刀齿齿距——连续刀齿尖之间的距离——是工具选择的基本步骤。冷锯的一个主要规则是，至少必须有三个刀齿同时参与切割，以防止刀齿剥落。如果齿距过大，刀齿将滑过管壁，导致刀齿断裂。相反，如果齿距过小，刀槽会迅速被切屑堵塞，导致摩擦热和热膨胀。对于壁厚为 1.5mm 到 2.0mm 的管，建议齿距为 4mm，而壁厚超过 5.0mm 的管需要 7mm 到 9mm 的齿距。

要计算直径为 $D$（以毫米为单位）且选择的齿距为 $P$（以毫米为单位）的刀片的总刀齿数 ($Z$)，操作员使用以下公式：

$$Z = \frac{\pi \times D}{P}$$

通过 PVD 涂层延长工具寿命

在圆锯片 HSS上施加薄膜涂层是一种标准做法，可以减少工件与工具之间的摩擦和热传导。物理气相沉积（PVD）涂层形成了一种保护屏障，显著减少粘附磨损。

PVD 涂层选项

• TiN（氮化钛）：一种通用涂层，其特征是金色。它提供约 2300 HV 的表面硬度，并在高达 500°C 的温度下保持稳定。适用于切割低碳结构钢。

• TiAlN（氮化铝钛）：非常适合高合金钢和不锈钢加工。它的表面硬度为 3000 HV，热稳定性高达 800°C。在高温下，外表面形成铝氧化物层，作为热屏障，保护底层钢基材。

• AlTiN（氮化铝钛）：提供优越的抗氧化性和硬度（高达 3300 HV）。它设计用于高表面速度产生显著热量或冷却受限的应用。

通过降低摩擦系数，这些涂层防止冷焊，即工件材料与刀具侧面的粘附。这保持了刀槽的清洁，并减少了驱动切割所需的主轴扭矩。

解决生产中的机械挑战

即使是高等级的锯片，如果周围的机械系统未对齐，也可能会提前失效。SANSO遵循的工程设计标准优先消除机械间隙，以保护工具在高速飞行切割过程中的安全。

识别工具失效的根本原因

• 刀齿崩缺：通常是由于夹具组件中的微振动或飞锯车与移动管道铣床之间的同步速度轻微不匹配造成的。验证夹具爪的液压压力并确保其符合管子的外径是一个重要的故障排除步骤。

• 重毛刺形成：这是工具磨损或过度轴向跳动的明显指示。当切削刃变钝时，它们会将材料推开而不是剪切，从而产生塑性变形的毛刺。应定期使用指示表测量轴向跳动；在350mm直径的锯片上，跳动超过0.1mm需要立即处理。

• 锯片偏斜（蛇形）：当锯片主体因局部过热而失去张力时，会发生这种情况。可以通过调整冷却喷嘴的位置以确保液体到达切割的深处，或通过切换到更粗的齿距以防止切屑堆积来解决。

建立冷锯的准确操作参数

操作参数的选择直接影响生产过程中圆锯片 HSS的工具寿命。机床操作员必须调整切割速度（$V_c$以米每分钟计）和每齿进给量（$f_z$以毫米每齿计），以匹配被加工材料的冶金特性。

下表提供了各种钢材类型的参考操作参数：

要将切削速度 ($V_c$) 转换为主轴转速 ($n$，单位为每分钟转数)，操作员使用以下公式：

$$n = \frac{V_c \times 1000}{\pi \times D}$$

锯主轴滑架的线性进给速度 ($V_f$，单位为每分钟毫米) 是通过将每齿进给量 ($f_z$)、总齿数 ($Z$) 和主轴速度 ($n$) 相乘来确定的：

$$V_f = f_z \times Z \times n$$

将这些数值设置得过高会导致立即的齿 overload，而将其设置得过低则会导致齿磨擦而非切割，从而导致材料的快速工硬化，特别是在不锈钢应用中。

与高速度 飞锯 集成工具组件

锯片与冷锯机主轴之间的机械接口是工具寿命的重要因素。为了解决这个问题，SANSO 生产配备重型主轴轴承和刚性驱动齿轮的飞冷锯，旨在吸收金属切割固有的间歇性冲击载荷。

夹紧锯片的背面法兰必须具有足够的直径——理想情况下至少为锯片直径的三分之一——以提供足够的侧向支撑。法兰面上的任何碎屑或毛刺都会导致锯片周边的跑动放大，从而加速不均匀磨损并影响切割垂直度。

通过专业的重新磨锐保持切削刃完整性

实施结构化的再调理周期对于 圆锯片 hss 可以防止灾难性故障，并最大化工具生命周期内切割的材料总量。

侧磨损评估

在侧磨损区超过 0.2mm 之前，应将锯片拆下进行磨削。超过此阈值操作锯片会增加切削压力，这可能导致微裂纹从齿根向锯片主体传播，最终导致结构失效。

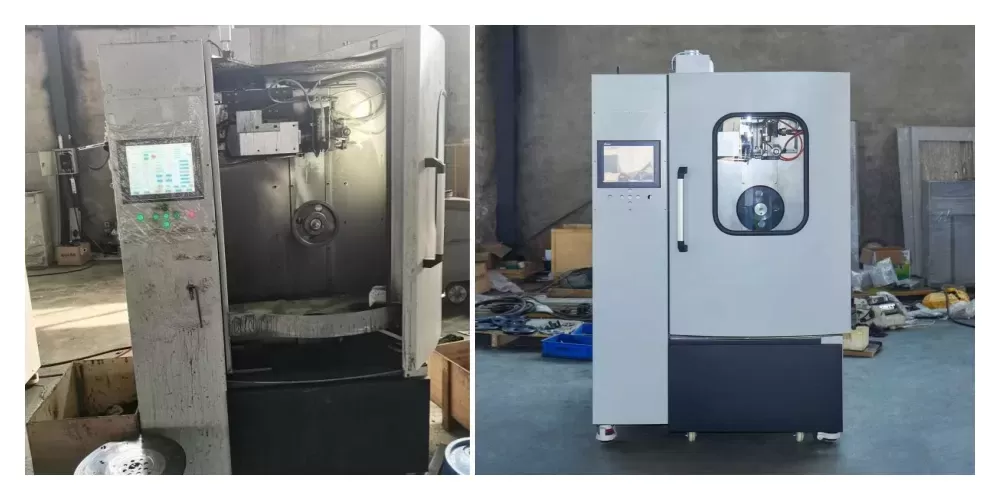

精密磨削指南

重新磨锐必须在使用冷却液的CNC自动磨削机上进行，以防止局部热量积聚。如果磨轮过度加热刀尖，会使高速钢(HSS)退火，显著降低其耐磨性。必须保持原始的刀齿角度——特别是前角和后角——以确保刀片在重新安装到管道铣床上时表现一致。在磨削过程之后，刀片必须彻底去磁，以防止细金属屑在下一个生产周期中附着在刀齿上。

定制解决方案的工业咨询

选择正确的刀片尺寸、高速钢(HSS)化学成分、刀齿轮廓和涂层需要仔细评估您的具体制造参数，包括您的铣床速度、管材材料和壁厚。有关将高性能冷锯系统和工具配置集成到您的生产线中的定制建议，请联系我们的工程支持团队。提供您当前管道铣床规格的详细信息，我们将帮助您匹配适合您操作的解决方案。

常见问题解答

Q1: M2和M35 HSS锯片之间的主要结构差异是什么？

A1: M2（DMo5）是一种钼-钨合金高速钢，能够在标准操作条件下提供优异的韧性和耐磨性。M35（Co5）含有5%的钴，增强了其红硬性，使刀片在加工不锈钢等硬材料时能够在更高的操作温度下保持切削刃。

Q2: 如何确定薄壁管的正确齿距？

A2: 齿距必须足够小，以确保至少有三个刀齿同时与管壁接触。对于非常薄的壁（例如，1.0mm到1.5mm），需要3mm到4mm的细齿距，以防止刀齿在材料边缘卡住并断裂。

Q3: 为什么PVD涂层可以延长HSS刀片的使用寿命？

A3: PVD涂层，如TiN或TiAlN，提供了一层坚硬的外层，降低了摩擦系数。这减少了切削过程中产生的热量，并防止管材与刀齿侧面粘附，从而减少磨损并允许更高的加工速度。

Q4: 什么原因导致锯片在管道切割端产生重毛刺？

A4: 重毛刺通常是由刀刃钝化或过度轴向跳动引起的。当刀齿失去锋利度时，它们会以塑性方式变形金属，而不是干净地剪切。定期检查工具的磨损状态和检查主轴跳动可以帮助解决此问题。

Q5: 圆锯片 HSS 可以重新磨锐多久一次？

A5: 一般情况下，锯片可以重新磨锐10到15次，具体取决于每次磨削前的磨损程度。当侧磨损达到0.2mm时，提前拆卸锯片可以确保在每个维护周期中只需磨去最少量的材料，从而延长工具的整体使用寿命。
