Wie man die Geschwindigkeiten der Rollform-Rohrmühle optimiert, ohne die Schweißqualität zu beeinträchtigen

Jeder Produktionsleiter in der ERW-Rohrindustrie steht vor demselben Dilemma. Sie wollen Ihre Rollform-Rohrmühle schneller betreiben. Höhere Geschwindigkeit bedeutet mehr Tonnen pro Schicht und einen direkten Rückgang der Stückkosten. Aber in dem Moment, in dem Sie die Frequenzregelung erhöhen, treten Schweißfehler auf. Kaltschweißungen. Schlackeneinschlüsse. Übermäßige Grate. Fusionsfehler. Der Ausschuss wächst, und der vermeintliche Gewinn durch höhere Geschwindigkeit verschwindet in Nacharbeitskosten.

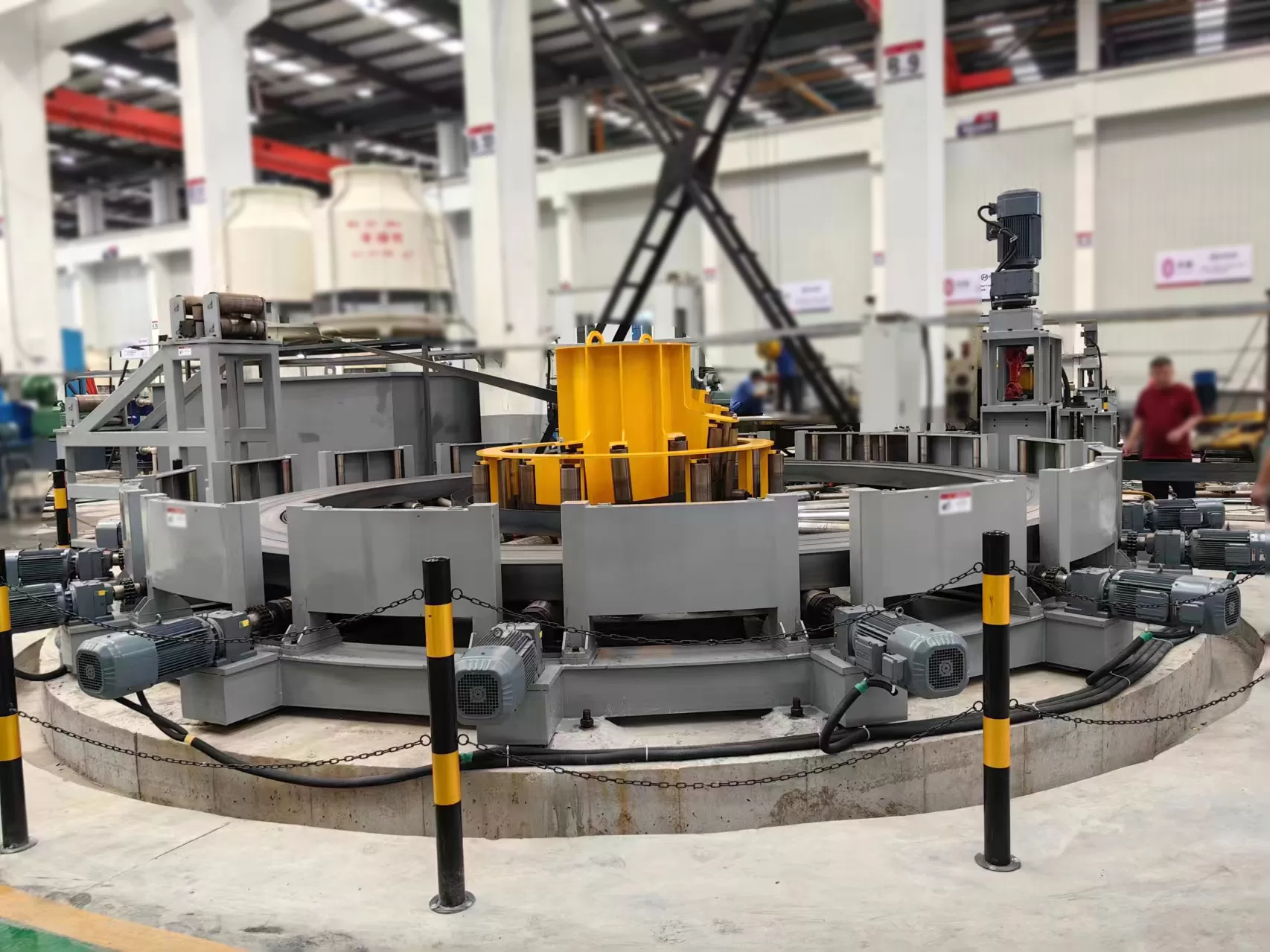

Bei SANSO haben wir über zwei Jahrzehnte damit verbracht, komplette Rollform-Rohrmühlenlinien zu bauen. Wir haben gelernt, dass die Geschwindigkeitsoptimierung kein einfaches Drehen an einem Regler ist. Es ist eine systematische ingenieurtechnische Herausforderung. Es erfordert eine sorgfältige Abstimmung von mechanischer Steifigkeit, Werkzeuggenauigkeit und Hochfrequenzenergie. Wenn es richtig gemacht wird, können Sie eine Verbesserung der gesamten Energieeffizienz um 15-20% erreichen, während die Akzeptanzraten der Schweißqualität über 99,2% bleiben. Dieser Artikel behandelt die Physik, die praktischen Schritte und die Ergebnisse in der realen Welt.

Die physikalische Logik hinter Geschwindigkeit und Schweißqualität

Bevor Sie ein Bedienfeld berühren, müssen Sie verstehen, welche Veränderungen im Inneren der Rollform-Rohrmühle auftreten, wenn die Geschwindigkeit steigt. Drei grundlegende Wechselwirkungen treten auf.

Wärmeeintrag versus Zeit. Je schneller der Streifen fährt, desto weniger Zeit verbringt er in der V-förmigen Öffnungszone, wo der Hochfrequenzstrom seine Arbeit verrichtet. Wenn die HF-Leistung konstant bleibt, erhält das Material weniger Energie pro Längeneinheit. Die Kanten erreichen nicht die richtige Schmiedetemperatur. Das Ergebnis ist ein Kaltschweiß—schwach und bruchanfällig.

Dynamische Reaktion der Quetschkraft. Die Quetschrollen drücken das geschmolzene Metall zusammen, drücken Oxide heraus und schaffen eine Festkörperverbindung. Geschwindigkeitsänderungen stören dieses dynamische Gleichgewicht. Eine plötzliche Beschleunigung verringert den effektiven Quetschdruck im Verhältnis zum Materialfluss. Oxide werden eingeschlossen. Die Schweißnaht entwickelt interne Einschlüsse, die möglicherweise erst beim Abflachungstest sichtbar werden.

Vibration und Abdrift des Eindringpunkts. Jede Rollform- Rohrmühle hat natürliche Frequenzen in ihren Formständen. Höhere Geschwindigkeiten können diese Modi anregen. Die Kanten des Streifens beginnen zu flattern. Der Schweißpunkt—wo die HF-Energie konzentriert ist—wandert entlang der Kante. Diese Instabilität erzeugt intermittierende Fusion und eine Vielzahl von Qualitätsproblemen.

SANSO geht diese Probleme bereits in der Entwurfsphase an. Wir verwenden die Finite-Elemente-Analyse (FEA), um das dynamische Verhalten über den gesamten Geschwindigkeitsbereich zu modellieren. Unsere Stände behalten auch bei 1,5-facher maximaler Entwurfsgeschwindigkeit strukturelle Steifigkeit. Dies gibt unseren Kunden einen Sicherheitsabstand, den viele generische Mühlen nicht haben.

Vier praktische Dimensionen zur Geschwindigkeitsoptimierung

Die Optimierung einer Rollform-Rohrmühle erfordert einen ganzheitlichen Ansatz. Sie können sich nicht nur auf den Schweißer konzentrieren. Jeder Abschnitt der Linie spielt eine Rolle. Hier sind die vier Bereiche, in denen gezielte Anpassungen die größten Erträge liefern.

1. Vorsteuerung des Formabschnitts: Vorbereitung des offenen Winkels

Mit steigender Geschwindigkeit nimmt das Rückprallen des Streifens zu. Der offene Winkel—der Winkel zwischen den beiden Kanten kurz vor dem Schweißpunkt—wird instabil. Ein inkonsistenter Winkel stört die Impedanzschleife und erzeugt ungleichmäßige Erwärmung.

Um dem entgegenzuwirken, benötigen Sie Präzision in den Formständen. Cluster-Fin-Pass Stände mit unabhängigen Anpassungen ermöglichen es Ihnen, die Kantenparallelität auf 0,05 mm pro Meter einzustellen. Dieses Maß an Kontrolle stellt sicher, dass der Streifen eine konsistente Geometrie zur HF-Spule präsentiert, unabhängig von der Liniengeschwindigkeit.

SANSO verwendet D2 und Dc53 Werkzeugstahl für seine Formwalzen. Diese Materialien widerstehen dem Verschleiß und behalten ihr Profil bei Hochgeschwindigkeitsbetrieb. Unsere CNC Fünf-Achsen-Bearbeitung erreicht eine Oberflächenrauhigkeit von Ra ≤ 0,4 μm. Dies reduziert Streifenkratzen und Kantenwellen, die wesentliche Faktoren für die Schweißinstabilität bei erhöhten Geschwindigkeiten sind.

2. HF-Leistungsnachverfolgung: Energie an Geschwindigkeit anpassen

Die manuelle Anpassung der HF-Leistung ist für Hochgeschwindigkeitslinien obsolet. Geschwindigkeitsvariationen—selbst kleine—erfordern sofortige Leistungsanpassungen. Ein effektives System verwendet eine geschlossene Regelung der Temperatur.

Infrarot-Pyrometer überwachen die V-Nut-Temperatur in Echtzeit. Ein Algorithmus passt die Frequenz des HF-Oszillators und die Leistungsausgabe an, um eine konstante Wärmeaufnahme pro Längeneinheit aufrechtzuerhalten. Typischerweise erfordert eine Geschwindigkeitssteigerung von 10 % einen Leistungsanstieg von 8-12 %. Darüber hinaus verbessert eine leichte Abwärtsverschiebung der Frequenz die Eindringtiefe, was kritisch wird, wenn das Material schneller bewegt wird.

Der Schlüssel ist, diesen Regelkreis zu automatisieren. Menschliche Bediener können nicht schnell genug reagieren. SANSO integriert diese geschlossene Regelungslogik in unsere Walzensteuerungssysteme. Der Bediener legt die Ziel-Schweißtemperatur fest, und das System übernimmt den Rest.

3. Dynamische Quetschkompensation: Mechanische und hydraulische Synergie

Hohe Geschwindigkeiten erzeugen Wärme in den Quetschrollenlagern. Diese thermische Ausdehnung verändert den Rollenspalt. Wenn dies nicht korrigiert wird, ändert sich der Quetschdruck, was die Schweißqualität beeinflusst.

Ein hydraulisches Servo-Quetschsystem mit Druckrückmeldung bietet die Lösung. Es überwacht die tatsächliche Quetschkraft und vergleicht sie mit dem Sollwert. Wenn sich die Geschwindigkeit ändert, passt das System die Rollposition in 0,1 mm Schritten an. Die Reaktionszeit muss unter 50 Millisekunden liegen, um mit modernen Walzwerken Schritt zu halten.

SANSO stellt 90 % seiner Quetschrollensysteme intern her. Diese Kontrolle über die Präzision, kombiniert mit importierten hydraulischen Ventilgruppen, sorgt für eine konsistente Schweißnahthöhe unter 0,5 mm, selbst während Geschwindigkeitsanstiegen.

4. Kühlung und Richten: Der Übergang nach dem Prozess

Höhere Geschwindigkeiten bedeuten weniger Zeit, damit der Schweißnaht natürlich abkühlen kann. Unzureichende Kühlung beeinflusst die metallurgische Struktur. Die Schweißzone kann übermäßige Wärme speichern, was zu grobkörnigen Strukturen und verringerter Duktilität führt.

Die Verlängerung des Wasser-Kühlabschnitts und die Anwendung von turbulenter Kühltechnologie verbessern den Wärmeübergang. Dies bereitet die Schweißnaht für die Richtenrollen ohne Restspannungen vor. Inline-Wirbelstromprüfungen bieten sofortiges Feedback. Wenn das System Anomalien erkennt, löst es einen automatischen Alarm aus, der es den Bedienern ermöglicht, die Parameter anzupassen, bevor eine vollständige Schicht von Ausschuss produziert wird.

SANSO entwirft seine Kühlabschnitte mit ausreichender Kapazität für Geschwindigkeiten weit über den typischen Betriebsbedingungen. Wir stellen auch die Kalibrierungswerkzeuge für Wirbelstromprüfer zur Verfügung, um Ihnen zu helfen, die Maschineneinstellungen mit der tatsächlichen Schweißintegrität zu korrelieren.

Wie SANSO Ihre Geschwindigkeit-Optimierungsreise unterstützt

Die Geschwindigkeitsoptimierung ist kein eigenständiges Projekt. Sie erfordert einen Partner, der den gesamten Walzprozess versteht.

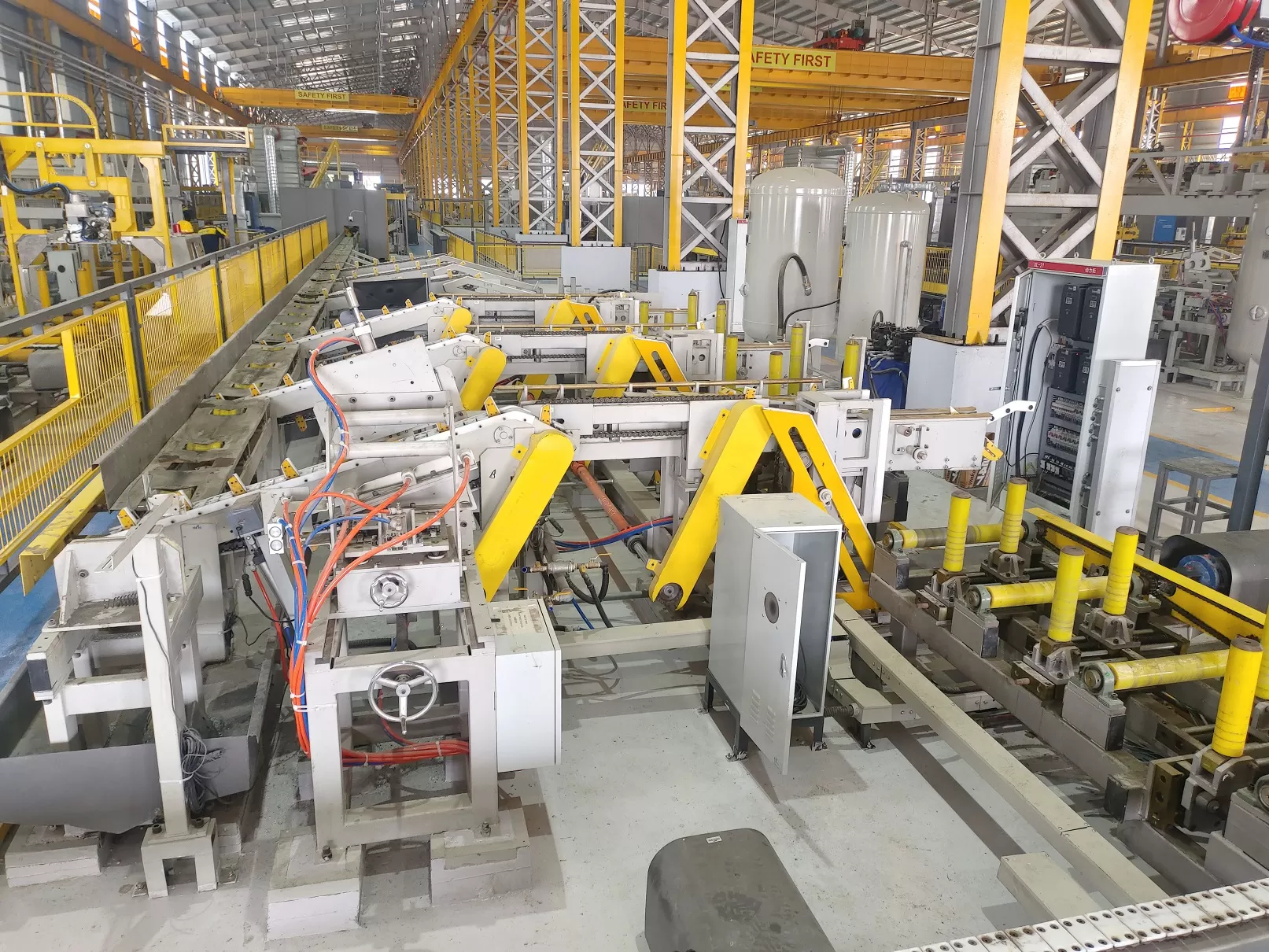

Alle-in-one-Verantwortung. SANSO stellt die Kernkomponenten der gesamten Anlage her—vom Abwickler bis zur Verpackungsstation. Das bedeutet, dass wir, wenn wir die Geschwindigkeit optimieren, nicht auf Engpässe stoßen, bei denen ein schneller Schweißer den Formabschnitt oder die Abtrennsäge überholt. Die gesamte Linie bewegt sich synchron. Wir haben bereits das Drehmoment, die Spannung und die Beschleunigungsprofile über alle Stationen hinweg ausgeglichen.

Design- und Inbetriebnahme-Expertise. Unsere Ingenieure sitzen nicht in einem Büro und zeichnen Diagramme. Sie haben Erfahrung im Feld. Sie haben hunderte von Walzwerken unter realen Produktionsbedingungen in Betrieb genommen. Dieses praktische Wissen fließt in unser Design und unseren Inbetriebnahmeservice ein. Wir bieten "Geschwindigkeitsanpassungsbegleitung" an, bei der unser Team neben Ihrem arbeitet, um den optimalen Geschwindigkeitsbereich für Ihre spezifischen Materialqualitäten und Dickenbereiche zu finden.

Kapazität über Durchmesser hinweg. Egal, ob Sie 8 mm Präzisionsrohre oder 508 mm große strukturelle Rohre produzieren, SANSO hat eine Standsteifigkeitsklassifizierung, die zu Ihrer Anwendung passt. Unser modulares Designkonzept ermöglicht es uns, Steifigkeit und Leistung zu skalieren, ohne die Stabilität bei höheren Geschwindigkeiten zu beeinträchtigen.

Ergebnisse aus der Praxis: Zwei Fallstudien

Theorie ist wichtig, aber Ergebnisse sprechen lauter. Hier sind zwei Beispiele aus unserem Kundenstamm.

Fall A: Kleines Durchmesserrohr (φ32 mm × 1,5 mm). Der Kunde lief mit 80 m/min, hatte jedoch periodische Pinholes in der Schweißnaht. SANSO passte die Walzenwinkel an den Ständen 5 bis 7 an und kalibrierte den HF-Tracking-Algorithmus neu. Die Geschwindigkeit erhöhte sich auf 110 m/min. Der Abflachungstest bestand ohne Ausfälle. Die Akzeptanzrate der Schweißnähte stieg von 97,3 % auf 99,6 %.

Fall B: Großes Durchmesserstrukturrohr (φ219 mm × 6,0 mm). Das Walzwerk war auf 18 m/min wegen der Brandgefahr begrenzt. SANSO rüstete den HF-Generator auf 600 kW auf und verbesserte den Kühlkreislauf der Quetschwalzen. Die Linie läuft jetzt mit 25 m/min. Der Energieverbrauch pro Einheit sank um 9 %, da die höhere Geschwindigkeit die spezifische Energie pro Tonne reduzierte.

Dies sind keine Laborergebnisse. Es sind Produktionszahlen von Anlagen, die im Drei-Schicht-Betrieb laufen. Sie zeigen, dass Geschwindigkeit und Qualität keine gegensätzlichen Kräfte sind. Sie sind zwei Ergebnisse, die mit dem richtigen Ingenieureingang in Einklang gebracht werden können.

Häufig gestellte Fragen

Q1: Was ist die häufigste Ursache für Schweißfehler, wenn die Geschwindigkeit des Walzwerks für Rohre erhöht wird?

A1: Die häufigste Ursache ist unzureichende Wärmeeinbringung pro Längeneinheit. Wenn die Geschwindigkeit steigt, verbringt das Material weniger Zeit im HF-Feld. Wenn die Leistung nicht entsprechend steigt, erreichen die Kanten nicht die richtige Schmiedetemperatur. Dies führt zu einem kalten Schweiß, der auf der Oberfläche solide aussieht, aber bei mechanischen Tests versagt.

Q2: Kann ich die Geschwindigkeit optimieren, ohne meinen HF-Generator aufzurüsten?

A2: In vielen Fällen ja – aber nur bis zu einem gewissen Punkt. Wenn Ihr Generator über ausreichende Leistungsreserven verfügt, können Sie den Tracking-Algorithmus anpassen, um bei höheren Geschwindigkeiten mehr Leistung zu liefern. Wenn der Generator jedoch nahe an seiner Grenze ist, benötigen Sie möglicherweise ein Upgrade. Eine ordnungsgemäße Bewertung Ihrer aktuellen Leistung und Impedanzanpassung ist der erste Schritt.

Q3: Wie erkenne ich, ob meine Vibrationsprobleme durch Geschwindigkeit oder durch Walzenverschleiß verursacht werden?

A3: Walzenverschleiß verursacht typischerweise konsistente Muster – wie einen periodischen Fleck auf der Rohroberfläche. Geschwindigkeitsbedingte Vibrationen zeigen sich oft als zufälliges Kantenflattern oder Drift des Einschlagpunkts. Sie können dies testen, indem Sie eine kurze Strecke mit neuen Walzen bei hoher Geschwindigkeit fahren. Wenn die Vibration weiterhin auftritt, liegt das Problem wahrscheinlich in der Standsteifigkeit oder im Bandspannungsprofil.

Q4: Was ist die ideale Reaktionszeit für ein Quetschdruckregelungssystem?

A4: Das System sollte innerhalb von 50 Millisekunden auf einen Geschwindigkeitsänderungsbefehl reagieren. Verzögerungen, die länger als dies sind, erlauben es, dass der Quetschspalt während der Beschleunigung driftet. Die hydraulischen Servosysteme von SANSO erfüllen diesen Benchmark mit proportionalen Ventilen und Hochgeschwindigkeitsdrucksensoren.

Q5: Wie oft sollte ich das HF-Tracking-System neu kalibrieren?

A5: Die Kalibrierung sollte überprüft werden, wann immer Sie die Materialgüte, die Dicke oder den Sollwert der Liniengeschwindigkeit ändern. Wir empfehlen eine vollständige Kalibrierungsüberprüfung bei jeder größeren Einrichtungänderung. Darüber hinaus sollte das System bei jedem Coilwechsel einen Selbsttest durchführen, um die Pyrometerwerte und die Leistungsausgabe zu überprüfen.

Abschließende Gedanken

Die Geschwindigkeit Ihrer Rollformrohrmühle zu erhöhen, ist kein Glücksspiel. Es ist eine kalkulierte technische Übung. Die Belohnungen sind erheblich – niedrigere Kosten, höhere Durchsatzraten und bessere Wettbewerbsfähigkeit. Aber der Weg erfordert Aufmerksamkeit für mechanische Steifigkeit, Formgenauigkeit und Energiecontrol.

SANSO ist seit über 20 Jahren auf diesem Weg. Wir bauen nicht nur Maschinen. Wir arbeiten mit unseren Kunden zusammen, um die Geschwindigkeit zu finden, die für ihre spezifische Produktionsmischung funktioniert. Unser Team bietet eine kostenlose, unverbindliche Bewertung Ihrer aktuellen Geschwindigkeit und Schweißparameter an. Wir werden Ihnen einen maßgeschneiderten Bericht zusenden, der Ihr Verbesserungspotenzial umreißt.

Wenn Sie bereit sind, Ihre Produktion auf die nächste Stufe zu heben, kontaktieren Sie unser technisches Support-Team. Teilen Sie uns Ihre Rohrgröße, Wandstärke und aktuelle Geschwindigkeit mit. Wir werden Ihnen zeigen, was mit einem systematischen Ansatz zur Optimierung möglich ist.
