单头与双头开卷机用于管材制造：哪种适合您的ERW轧机？

在电阻焊（ERW）管制造中，效率在很大程度上依赖于生产线的连续性。机器操作员不断推动提高轧机速度并减少非计划停机时间。然而，一个常见的瓶颈正好位于生产线的入口部分：卷材更换。

每当钢卷用完时，整个轧机必须停止、重新加载并重新穿入带材，除非您的入口设备经过优化。选择错误的放卷系统，您每个班次都会损失数小时的可计费管道生产。

本文比较了传统的单头放卷机与双头放卷机设计。SANSO带来了超过20年的管道机械工程经验，帮助工厂经理选择理想的放卷系统，以满足处理直径从8mm到508mm的ERW管轧机的需求。

理解入口部分放卷系统

入口部分为整个ERW管道生产线设定了最大节奏。在带材进入成型辊、高频焊机和定尺轧机之前，必须无张力尖峰或材料损坏地顺利放卷。

选择自动管轧机放卷机时，需要将卷材重量、带材厚度、生产线速度和更换窗口与您的目标日常产量匹配。

虽然基本的单主轴单元在标准公用事业应用中仍然流行，但现代高速管道生产线需要先进的双头放卷机配置，以保持成型部分的连续供料。

深度技术比较：单头与双头放卷机

理解这两种设计之间的机械差异有助于澄清每个单元如何影响带材供给、劳动安全和每日轧机吞吐量。

1. 单头放卷机（单头放卷器）

单头放卷机具有一个固定重型底座框架上安装的单个悬臂主轴。钢卷直接通过吊车、叉车或液压卷材车加载到这个单轴上。

• 操作原理：带材从单主轴放出，进入整平机。当卷材用尽时，轧机完全停止。操作员清理尾端，加载新卷，扩展主轴，并手动将带材穿入进料辊。

• 优点：初始资本投资低，机械设计简单，紧凑的占地面积适合狭小的工厂布局。

• 缺点：更换期间停机时间严重（每卷10到20分钟），需要高工人干预，加载期间生产线停滞。

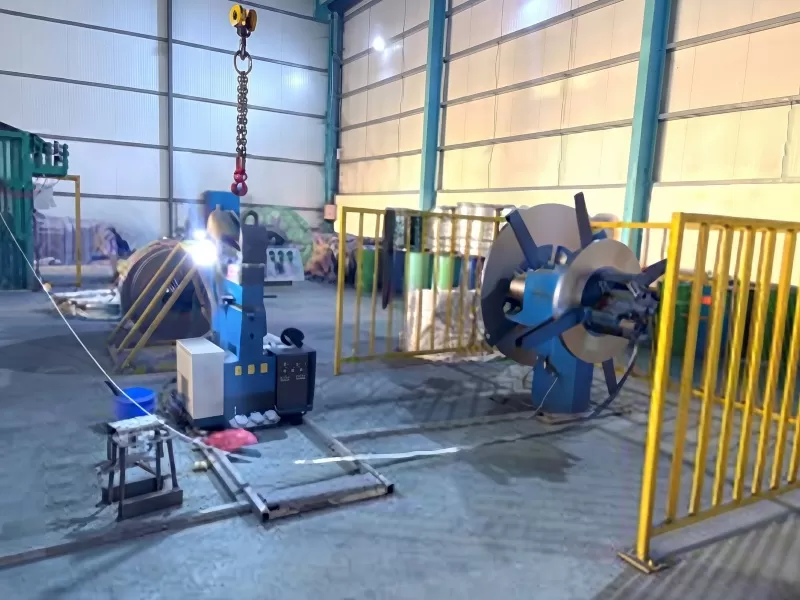

2. 双头放卷机

双头放卷机利用两个独立的扩展主轴，安装在重型中央旋转机制上。主框架在重型旋转轴承上旋转180度，由电动机或液压执行器驱动。

• 操作原理：主轴A将钢带送入活跃的ERW管道生产线。同时，操作员在对面安全地加载和准备新的卷材在主轴B上。当主轴A用尽时，操作员解锁索引机制，将设备旋转180度，并在几秒钟内对齐新卷。

• 优点：快速更换时间（1到2分钟），在远离移动带材的地方安全加载卷材，与带材积累器结合时可实现连续生产。

• 缺点： 初始设备购买价格较高，摆动半径较大，需要稍微宽一些的厂房空间。

财务和运营影响：OEE和ROI背后的数学

设备成本只是总拥有成本的一部分。ERW管道轧机解卷机的真正价值在于它对整体设备有效性（OEE）和每日吨位的影响。

考虑一个实际的操作示例，比较两种系统在生产中等直径钢结构管的ERW轧机上的表现。

换模时间损失计算

假设一个工厂每天运营两个8小时的班次，每个班次消耗12个钢卷（每天总共24个卷）：

• 单头解卷机设置： 每天24次卷更换 x 平均停机时间12分钟 = 每天损失288分钟。这几乎等于每天4.8小时的无效生产时间。

• SANSO双头解卷机设置： 每天24次卷更换 x 1.5分钟旋转时间 = 每天损失36分钟。当与入料环结合时，生产线停机时间降至零分钟。

通过每天恢复超过4小时的有效运行时间，高产能管道轧机在安装几个月内就能弥补双头解卷机的价格差异。

与完整入料线设备的协同作用

双头解卷机在与现代下游带材准备机械集成时实现最大生产力。SANSO设计了平衡的入料系统，使每台机器完全同步工作。

关键入料线组件：

• 夹持与整平机： 接收来自解卷机的带材前端，平整带材曲率，并将其送入切割站。

• 自动剪切与端焊机： 对出料卷的尾端和入料卷的前端进行方形切割，并无缝焊接在一起。

• 水平螺旋积存器： 在旋转篮筐内存储数百米的钢带。积存器在入料线短暂停顿进行卷索引和尾焊时，继续将带材送入管成型机。

这个自动化序列保证了24/7管道制造设施的持续不间断运行。

决策矩阵：为您的管道轧机选择合适的设备

并非每个轧机都需要双头解卷机。选择最佳的回报机械取决于您的产品范围、管道直径、生产线速度和预算分配。

SANSO工程优势：升级和独立设备集成

SANSO（河北三苏机械有限公司）在全球管道制造行业拥有超过20年的实际工程经验。我们设计完整的ERW管道生产线，管道直径从8mm到508mm。除了完整的工厂安装外，SANSO还专注于独立机械的升级。

如果您的管道厂依赖于过时的单头设备，导致生产速度缓慢，SANSO可以将现代高性能的双头解卷机直接改装到您现有的布局中。

SANSO双头解卷机技术特点：

• 液压和气动芯轴扩展：确保牢固的四段楔形扩展，防止在加速和突然制动时卷材滑动。

• 气动盘式制动：准确控制回拉张力，消除带材下垂和材料重叠。

• 电动180度旋转底座：配备重型机械锁销锁定机制，确保每次旋转时轴的精确定位。

• 光电回路跟踪：自动将放卷速度与下游整平机和积累器匹配。

• 重型结构：采用应力释放的焊接钢体，支持每侧从1.5吨到25吨的卷材重量。

我们的工程师确保独立组件集成与您的轧机中心线、通过线高度和电气控制协议相匹配。

常见问题 (FAQ)

Q1: 我可以在现有的管道厂上安装SANSO双头解卷机，而不需要更换整个生产线吗？

A1: 可以。SANSO双头解卷机的设计旨在无缝改装。我们会修改通过线高度、安装底板和电气接口，以便与您现有的夹紧整平机、剪切焊机和控制系统直接集成。

Q2: 我工厂可以期待双头设备减少多少卷材更换时间？

A2: 标准单头设备每次卷材更换需要10到15分钟。SANSO双头解卷机将物理位置旋转时间减少到2分钟以内。结合水平积累器，您的管道厂焊接部分可以持续运行而无需停机。

Q3: 什么安全机制防止双头解卷机在操作过程中旋转？

A3: SANSO 集成了双重安全锁。机械射钉物理上将转盘框架锁定在位置，而安全联锁在下游线主动拉动带材时电子禁用旋转电机。

Q4: SANSO 解卷机上有哪些轴扩展类型可用？

A4: 我们提供轻型线的手动楔形扩展、中等规格卷的气动扩展和厚壁结构管卷的重型液压扩展。

Q5: 购买双头解卷机时，水平螺旋蓄能器是必须的吗？

A5: 不是，但强烈推荐。虽然双头单元减少了离线卷材装载时间，但蓄能器在短暂旋转和端焊接过程中向下游成型辊提供储存的钢带，实现不间断生产。

通过 SANSO 最大化您的管道生产线效率

在单头解卷机与双头解卷机之间的选择取决于您工厂的生产目标。对于低速线或长卷材运行时间的重型结构管，单头单元提供简单、经济的操作。

然而，对于高产能 ERW 管道厂，投资 SANSO 双头解卷机消除了换模瓶颈，提高了整体设备效率（OEE），并每天恢复宝贵的生产时间。
