铁氧体芯在管磨机中的使用寿命和功能

在ERW管道轧制机中，铁氧体核心是一个小组件，但它对焊接效率和焊缝质量有直接影响。许多操作员也称其为阻抗器，因为它的工作是改变电流路径并帮助集中高频焊接能量到最需要的地方。

从外观上看，铁氧体核心可能并不复杂。然而，如果缺失、损坏、过热或与焊接系统匹配不良，管道轧制机可能需要更多的功率才能达到相同的焊接效果。在某些情况下，焊接质量可能变得不稳定，尤其是在生产线速度较高或管道尺寸频繁变化时。

因此，买家和操作员在使用或更换管道轧制机中的铁氧体核心之前，应了解两个基本问题：

铁氧体核心的正常使用寿命是多长？
在高频焊接过程中，它究竟起什么作用？

铁氧体核心的典型使用寿命

在正常生产条件下，管道轧制机中使用的铁氧体核心的典型使用寿命约为7天。

这应视为一个实际参考，而不是固定保证。实际使用寿命取决于许多因素，如管道尺寸、焊接功率、生产线速度、冷却条件、材料质量、安装位置，以及带材接头是否顺利通过焊接区域。

如果铁氧体核心冷却良好且安装得当，它可以更稳定地工作。如果冷却不良、带材接头焊接不良，或在生产过程中阻抗器被撞击或划伤，其使用寿命可能会大大缩短。

在日常生产中，更好的方法是不要仅仅通过日历天数来判断铁氧体核心。操作员还应关注焊接情况。如果相同的管道尺寸突然需要更多功率，或焊缝变得不稳定，应检查阻抗器。

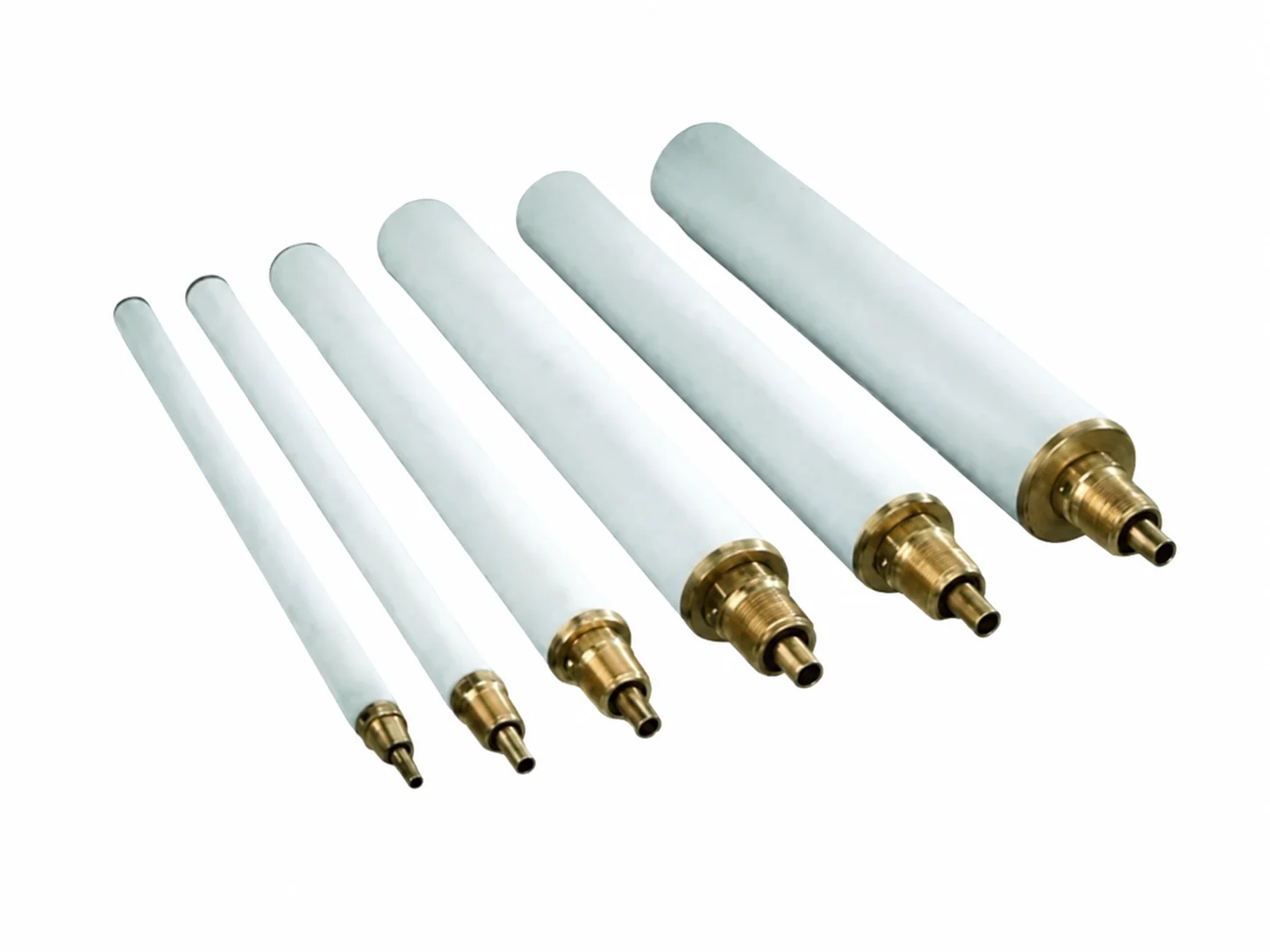

什么是铁氧体核心或阻抗器？

用于高频焊接管道生产的铁氧体核心通常由铁氧体材料制成，如锰锌铁氧体或镍锌铁氧体。在管道轧制机应用中，它被放置在靠近焊接区域的管坯内部。

它的主要目的是改善高频电流在焊接过程中的工作方式。

没有阻抗器，部分焊接能量可能会在管道壁周围扩散，而不是集中在带材边缘相遇的V形开口处。这意味着更多的功率被浪费，焊接过程变得效率更低。

安装了适当的铁氧体核心后，磁场和高频电流的引导更加有效。更多的焊接热量集中在焊缝边缘，这有助于管道轧制机实现更快和更稳定的焊接。

为什么铁氧体核心在高频焊接中很重要

在ERW管道生产中，带材被形成管道形状，然后通过高频电流焊接。两个带材边缘在V形开口处被加热并压合在一起形成焊缝。

铁氧体核心以非常实际的方式帮助这一过程。它增加了管道内部的阻抗，减少了内壁上不必要的电流流动。因此，更多的高频电流集中在焊缝边缘附近。

这提高了焊接效率，因为能量集中在钢材实际需要加热的地方。

对于管道制造商来说，这可以带来几个好处：

• 减少不必要的功率损失
• 在焊接区域更好的能量集中
• 更稳定的焊缝加热
• 更好地支持更高的管道轧制速度
• 与高频焊接系统的更好匹配
• 在连续生产过程中更一致的焊接性能

简单来说，阻抗器帮助管道轧机更有效地使用焊接能量。它并不替代固态高频焊机，但它帮助焊机表现得更好。

与固态高频焊机合作

现代ERW管道轧机通常使用固态高频焊机。这种类型的焊机可以提供高频电流以进行连续管道焊接，并广泛应用于钢管生产线。

铁氧体核心必须与固态高频焊机协同工作。如果阻抗器选择和定位得当，它有助于将电能转化为焊缝处的有效焊接热量。如果阻抗器磨损、过热或不适合管道尺寸，焊机可能仍然会运行，但整个系统的效率会降低。

操作员可能会通过几种方式注意到这个问题。例如，焊接功率可能需要增加。焊缝可能变得不够稳定。管道轧机可能无法达到预期的焊接速度。在某些情况下，即使其他设置似乎没有变化，焊接质量也可能波动。

这就是为什么阻抗器应该被视为完整高频焊接系统的一部分，而不是可以忽略的小配件。

居里温度：关键性能指标

铁氧体核心的一个重要技术点是居里温度。

居里温度是铁氧体材料失去其磁性特性的温度。一旦铁氧体核心超过这个温度，它就无法提供相同的磁导率和能量聚焦效果。

对于高频焊接管道生产，铁氧体核心的居里温度应该足够高以适应工作环境。原材料建议在此应用中使用的铁氧体核心的居里温度不应低于310°C。

这很重要，因为阻抗器在焊缝附近工作，那里温度很高。如果铁氧体核心在工作条件下无法维持其磁性特性，它聚焦焊接能量的能力将下降。管道轧机可能会消耗更多的功率，焊接稳定性可能会受到影响。

更高的居里温度可以让铁氧体核心更接近焊接区域工作，这可能改善能量聚焦效果。然而，最终性能还取决于冷却、安装、管道尺寸和焊接参数。

为什么水冷却是必要的

铁氧体核心在运行过程中必须进行水冷却。

这是日常管道轧机生产中最重要的预防措施之一。焊接区域很热，阻抗器安装在高温区附近。如果冷却不足，铁氧体核心可能会过热、开裂、失去磁性能或比预期更早失效。

水冷却有助于保护铁氧体材料，并保持阻抗器在适当的温度范围内工作。它还帮助在更长的生产周期内维持稳定的焊接效率。

在运行管道轧机之前，操作员应检查水冷却路径是否畅通以及冷却流量是否足够。如果有堵塞、流量低或冷却不稳定，阻抗器不应被强迫连续工作。

铁氧体核心损坏的常见原因

铁氧体核心的损坏并不总是由正常磨损造成。在许多管道轧机中，阻抗器因操作条件而提前失效。

常见原因包括：

• 水冷不足
• 安装位置错误
• 焊接区域的条带接头质量差
• 生产过程中机械冲击
• 焊缝附近温度过高
• 使用超过有效服务寿命的铁氧体芯
• 管道尺寸或焊接功率与阻抗器不匹配
• 质量差的阻抗器材料

原材料中提到的一个问题是焊接不良的条带接头管。如果条带接头没有正确焊接或准备，可能会在通过焊接部分时损坏铁氧体芯。这就是为什么在材料进入连续生产之前应该控制条带接头质量。

操作员何时应更换铁氧体芯？

当铁氧体芯的性能开始下降时应更换，而不仅仅是在其完全损坏时。

一个迹象是功耗增加。如果高频焊机在相同的管道尺寸和线速度下需要比平常更多的功率，则铁氧体芯的磁性能可能已经减弱。

其他迹象可能包括焊缝质量不稳定、维持速度困难、加热行为异常或阻抗器可见损坏。

在许多工厂中，及时更换铁氧体芯比强迫其运行更长时间更经济。弱的阻抗器会浪费电力，降低焊接稳定性，并给操作员带来更多的调整工作。

买家在订购铁氧体芯前应确认什么

在为管道厂购买铁氧体芯或阻抗器时，买家应向供应商提供足够的生产信息。这有助于避免选择不匹配焊接工艺的铁氧体芯。

有用的信息包括：

• 管道直径或尺寸范围
• 壁厚范围
• 管道材料
• 焊接方法
• 高频焊机功率
• 工作频率范围
• 管道厂速度
• 阻抗器尺寸要求
• 冷却方法
• 现有阻抗器的当前使用寿命
• 主要生产问题，例如高功耗或焊接不稳定

如果铁氧体芯与新的固态高频焊机或ERW管道厂一起使用，则选择应作为完整焊接系统的一部分进行讨论。如果是用于现有生产线的替换，买家应检查当前阻抗器的尺寸、冷却条件和实际工作性能。

结论

铁氧体芯或阻抗器是ERW管道厂高频焊接的重要组成部分。其主要功能是帮助集中焊接能量在V形焊接区域，提高电气效率，并支持稳定的焊缝质量。

在正常情况下，铁氧体芯的使用寿命通常约为7天，但实际更换周期取决于冷却、安装、焊接功率、管道尺寸、线速度和日常操作条件。

为了实现稳定生产，铁氧体芯应与固态高频焊机正确匹配，保持有效的水冷，并在其磁性能开始下降时进行更换。

如果您需要铁氧体芯，铁氧体棒或阻抗器用于您的管道厂生产线，SANSO可以审核您的管道尺寸、壁厚、焊机功率、频率范围和生产速度，以帮助您选择合适的规格。
