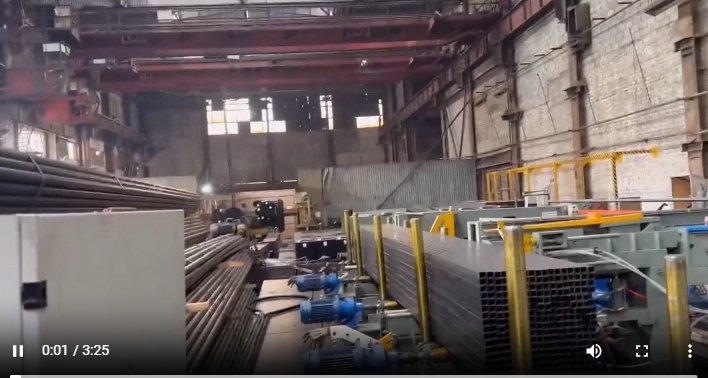

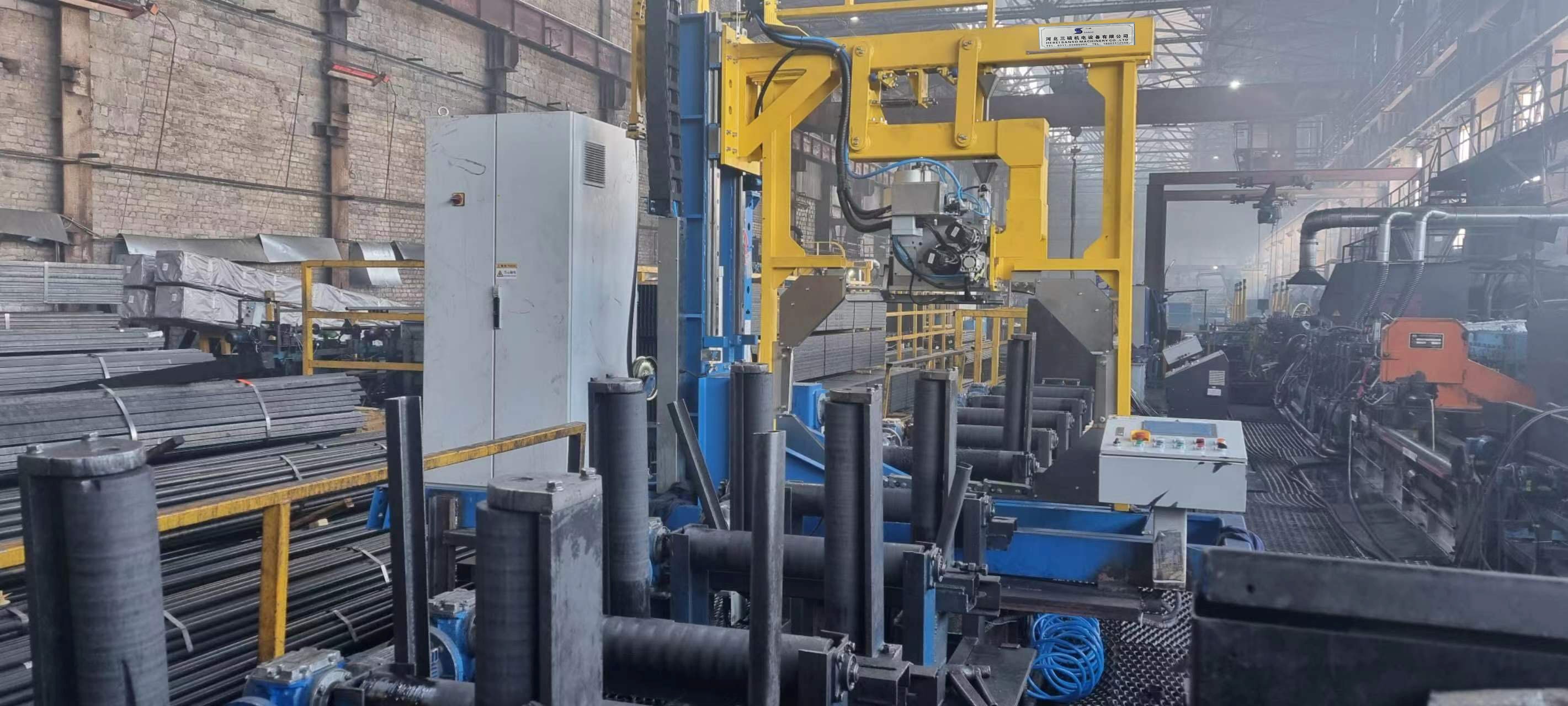

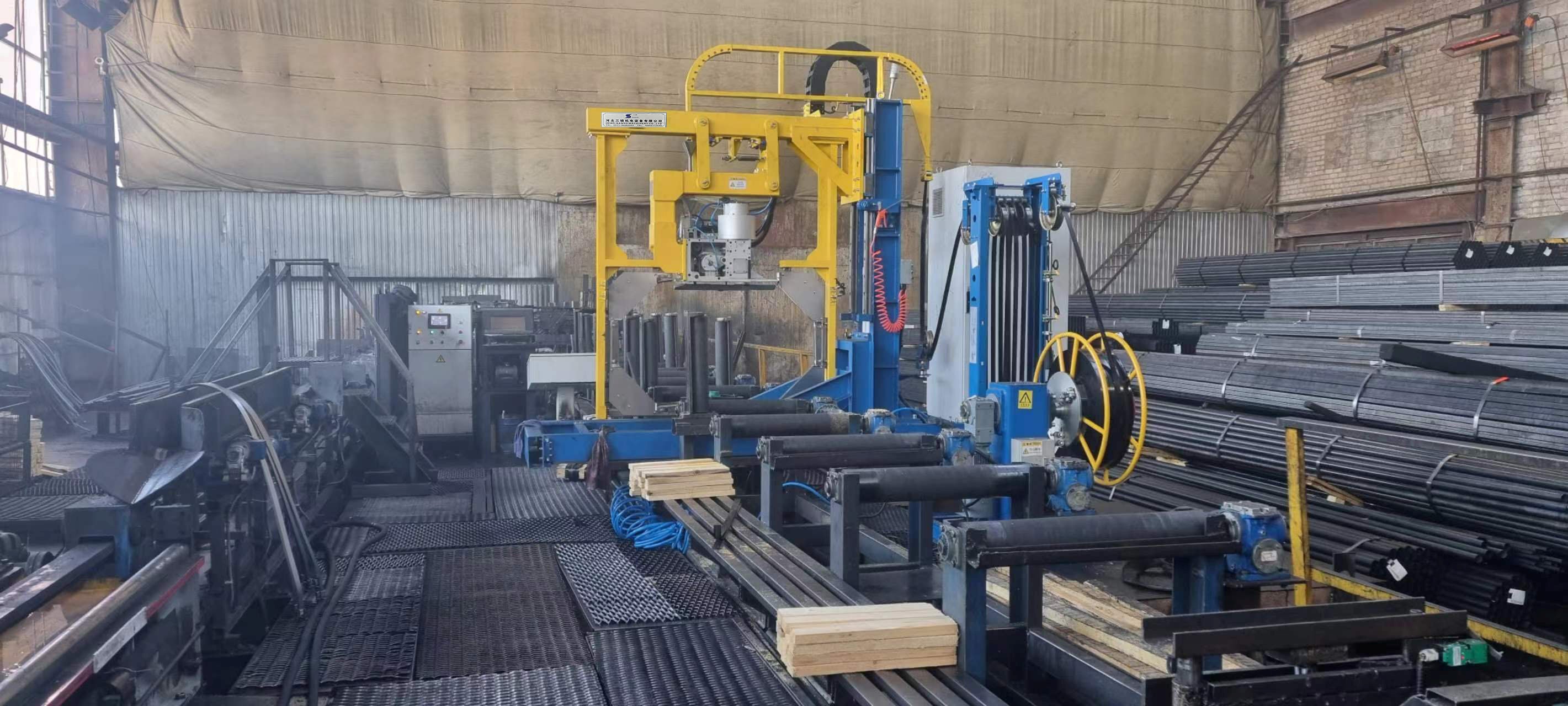

自动捆扎机

一般描述

功能 自动在线用捆扎带捆绑钢管束。

捆扎带的数量可以根据客户的要求设置

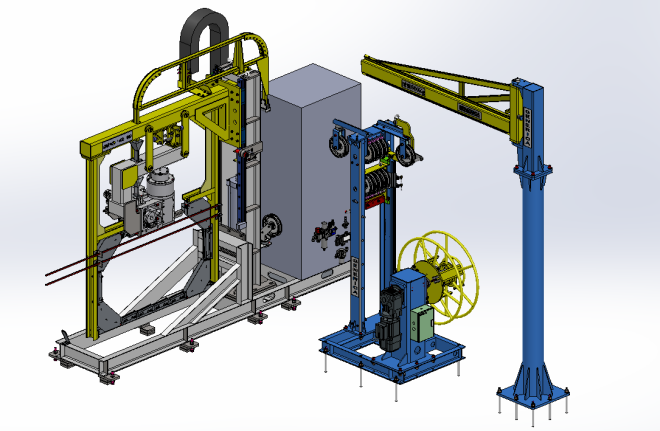

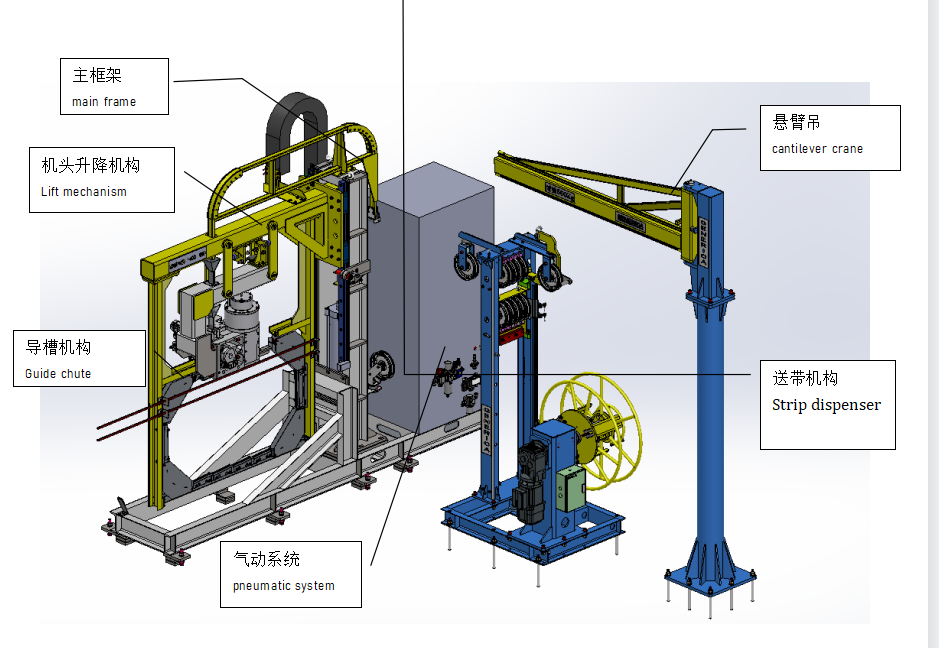

自动捆扎机由以下部分组成

第1号：捆扎头。

第2号电控系统+控制台

第3号主框架

第4号捆扎头提升机制

第5号捆扎带导槽机制

第6号气动系统

第7号捆扎带分配器

第8号悬臂起重机

功能：

自动在线用捆扎带捆绑钢管束。

捆扎带的数量可以根据客户的要求设置。

自动捆扎机各部分介绍

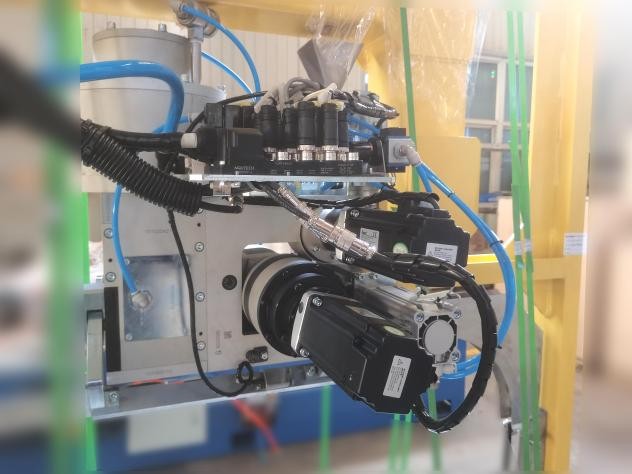

捆扎头采用基于德国技术的无扣互锁单元。它利用分体设计的夹紧爪和固定冲压模具，具有成熟可靠的结构和高精度的配合。齿形经过多年的德国精炼优化，性能优越。

互锁单元通过在张力下收紧的啮合齿直接互锁上下捆扎带。三排锁设计包括一个中央楔形安全锁扣。整个锁紧结构弯曲并紧密贴合，防止因反弹力而松动。与市场上其他无扣冲压技术相比，该设计使磨损部件的使用寿命提高了30%以上。

(1) 扣型：无扣（六个（三对）咬合）

(2) 扣合效率（强度）：接头处的强度为钢带自身的75%~80%。

(3) 驱动方式：伺服电机

(4) 张力范围：最大：20,000N（可调）

(5) 捆扎带进给速度：最大2000 mm/秒

(6) 电磁阀电压：DC24V

(7) 尺寸：长600 x 宽610 x 高616 mm

(8) 捆绑束的所需顶面长度：最小160mm

(9) 捆扎时间：≤20秒/捆扎带

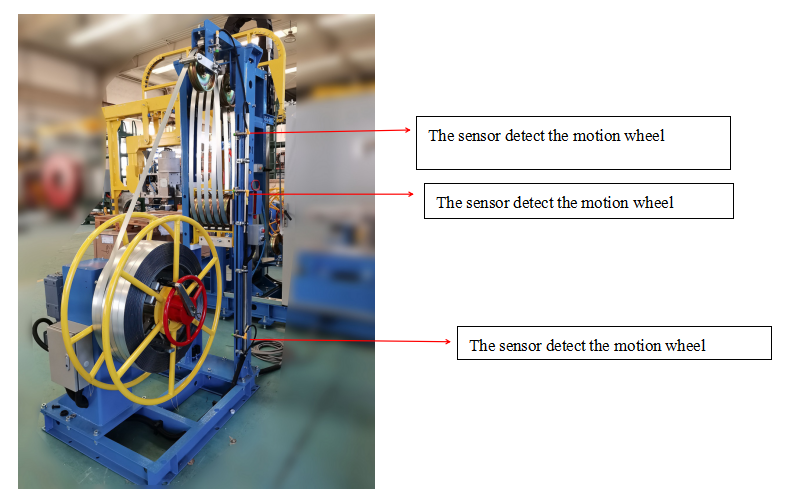

捆扎带分配器功能：分配器可以自动加载和进给捆扎带到捆扎头。

工作过程：

上部空闲轮和运动轮包括多个用于储存捆扎带的轮子，确保电机不会在正反转之间重复切换。

运动轮组利用自身重量确保空闲轮组和运动轮组之间的捆扎带能够紧密贴合导轮而不松动。

当运动轮移动到上部设定位置时，电机开始进给捆扎带。当运动轮下降到下部设定位置时，电机停止进给捆扎带，然后收紧捆扎带使运动轮停在设定位置，如果机器异常且运动轮达到上限位置，上限传感器被触发，捆扎机将停止运行并报警。

如果捆扎带用完，测试传感器将进行测试，然后指示灯亮起，并发出提示音以提示工人更换捆扎带。

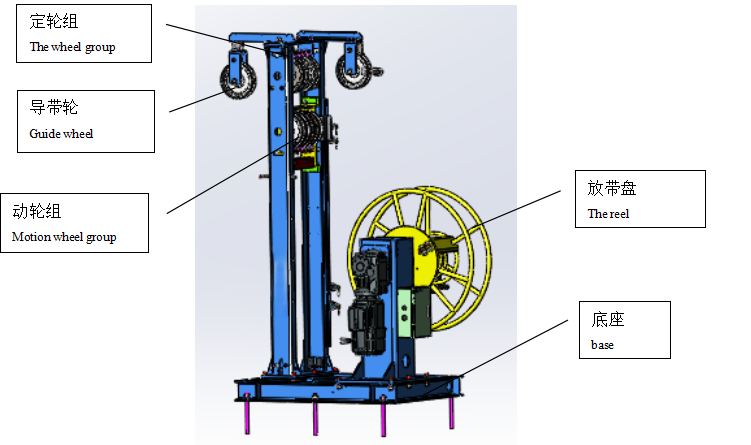

结构：由

第1号框架

第2号闲置轮

第3号运动轮

第4号卷轴和带减速器的电机

第5号：传感器

参数：

1) 电机：1.1KW，型号：GDPWJ90S-4，三相异步电机。

2) 减速器型号：GKAF49-YPEJ1.1-4P-56.83-M2-180°-3

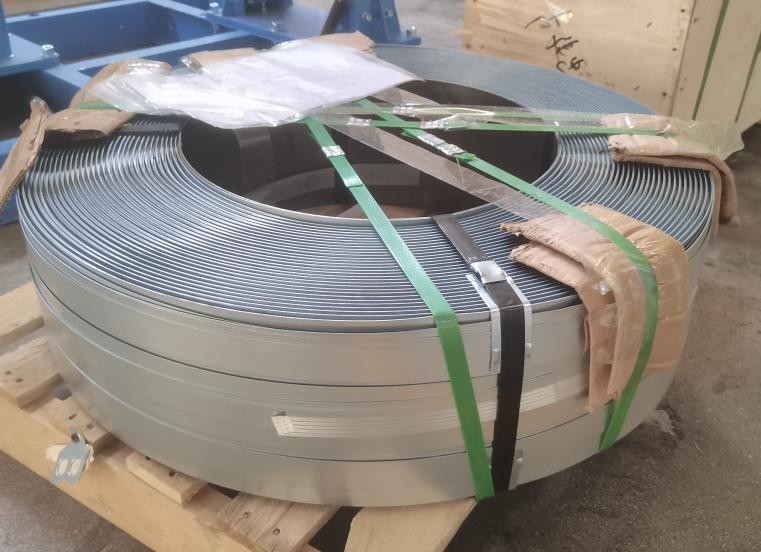

捆扎带规格

(1) 捆扎带宽度：31.75 ± 0.13 mm

(2) 捆扎带厚度：0.8-1.1 ±0.035 mm

(3) 材料：冷轧碳钢

(4) 表面处理：蓝化/镀锌/喷漆/表面打蜡

(5) 弯曲：在2.4米长度内小于12.4mm。

(6) 角度：每2.4米长度不超过30。

(7) 外径：小于ø840mm

(8) 内径：φ406mm ±2mm

(9) 最大重量：430KG±30KG

(10) 带卷高度：垂直轴上190mm ± 5mm

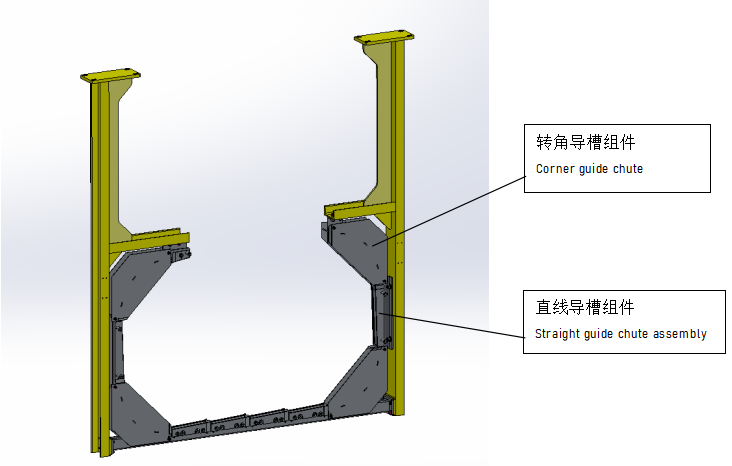

导向槽系统

功能：将捆扎带引导入捆扎头

结构：

由

第1号角落导向槽组件。

第2号直导槽组件

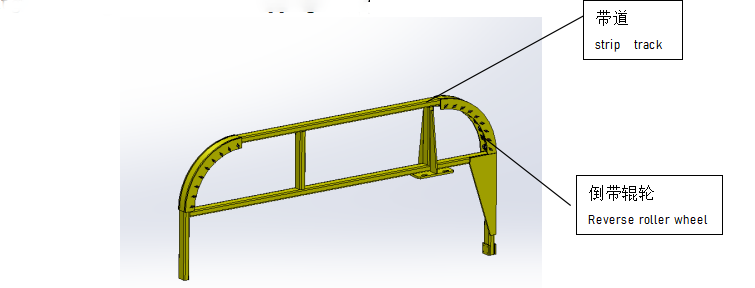

第3号捆扎带轨道

第4号反向滚轮

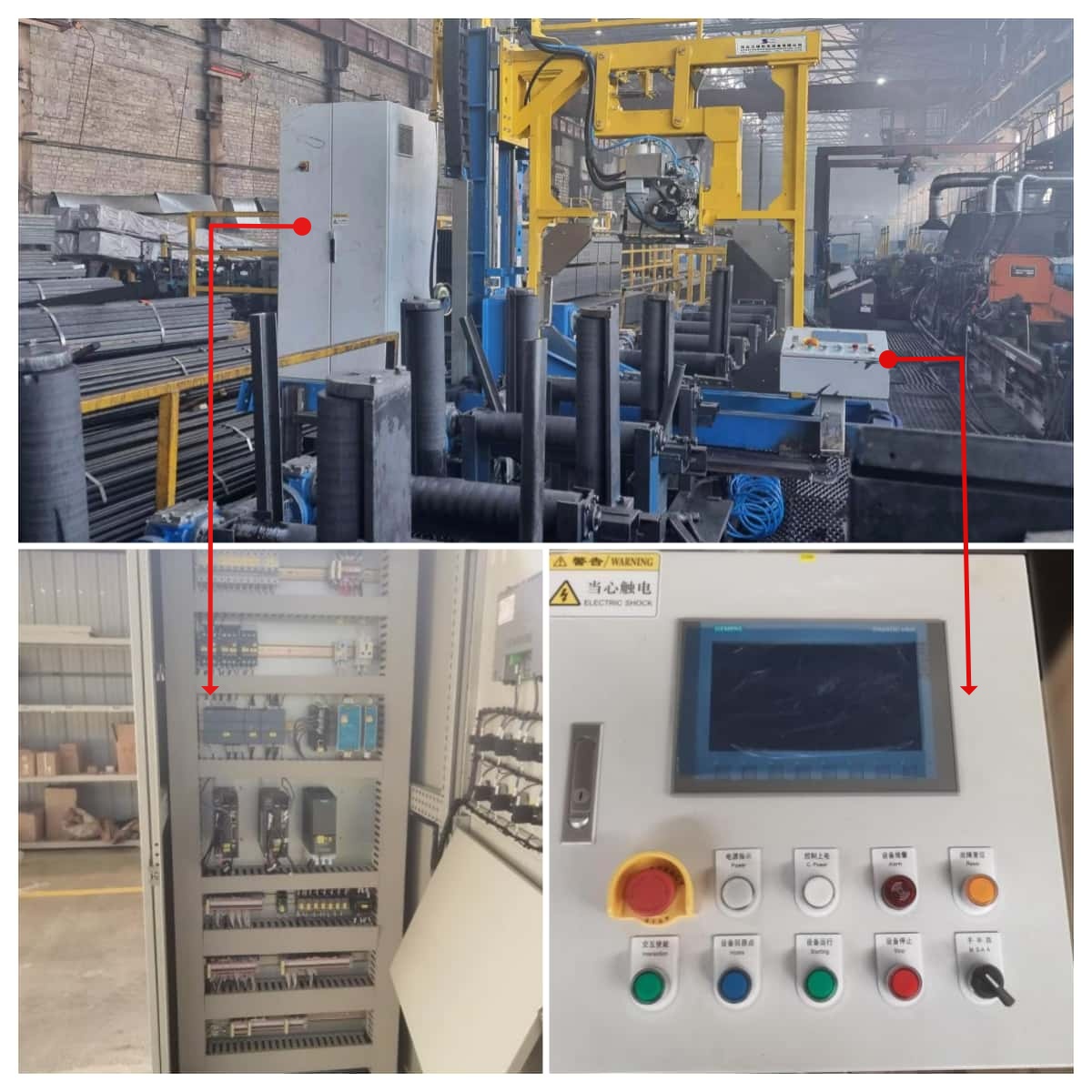

电气系统

(1) 控制台 + 电气柜（控制台安装在捆扎机附近）

(2) 柜子的保护等级：IP52。

(3) 捆扎机与客户输送系统之间的通信采用PROFINET通信。

(4) 捆扎机的硬接线采用被动接触（干接触）方式

(5) 捆扎机的主控制台配备触摸屏，便于现场操作。

自动捆扎机的工作模式

(1) 全自动：

在接收到来自输送控制电路的捆扎启动信号后，机器自动完成指定的捆扎

(2) 离线自动（本地操作）：

通过操作员按下特定开关，机器可以在不需要来自输送的在线信号的情况下完成指定的捆扎周期。完成后，机器将等待操作员给出下一个指令。在这种状态下，上层系统仍然需要提供联锁信号。

(3) 半自动：

在调试过程中，部分工作程序需要逐步完成。但有些动作在电气程序中添加了联锁，以防止意外和错误操作导致设备损坏。

(4) 手动模式

出于维护目的，捆扎机的每个活动部分可以独立操作
