铣削型轨道双刃切割锯

铣削型轨道双刃切割锯

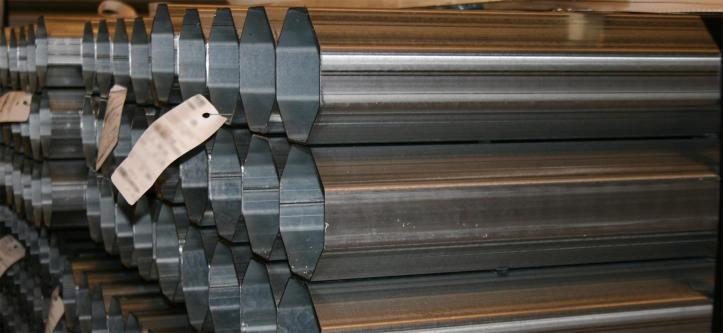

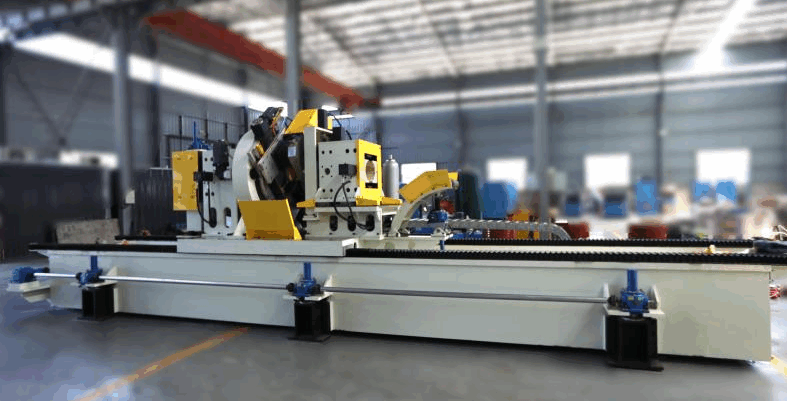

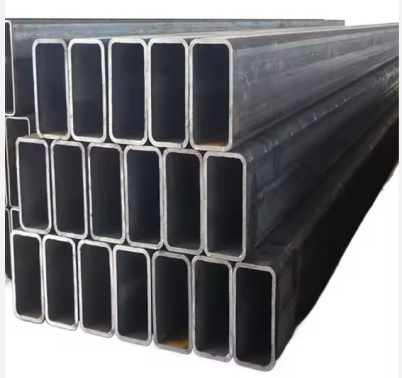

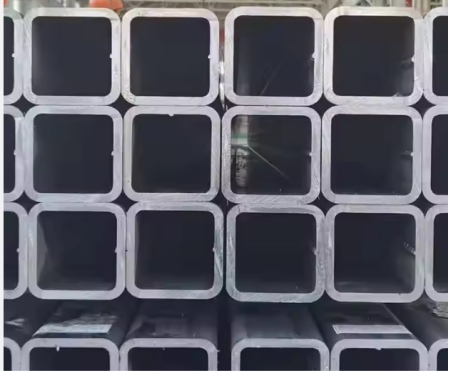

铣削型轨道双刃切割锯旨在对大直径和大壁厚的焊接管进行直线切割，形状为圆形、方形和矩形，速度可达55米/分钟，管长精度可达±1.5毫米。

两个锯片位于同一个旋转盘上，以R-θ控制模式切割钢管。两个对称排列的锯片在切割管道时沿着径向(R)向管道中心相对直线移动。在锯片切割钢管后，旋转盘驱动锯片绕钢管旋转(θ)至管壁，锯片的运行轨迹在旋转时与管道形状相似。

采用高端西门子 SIMOTION运动控制系统和ProfiNet网络系统，共使用了7个伺服电机，分别用于锯车、进料单元、旋转单元和锯切单元。
