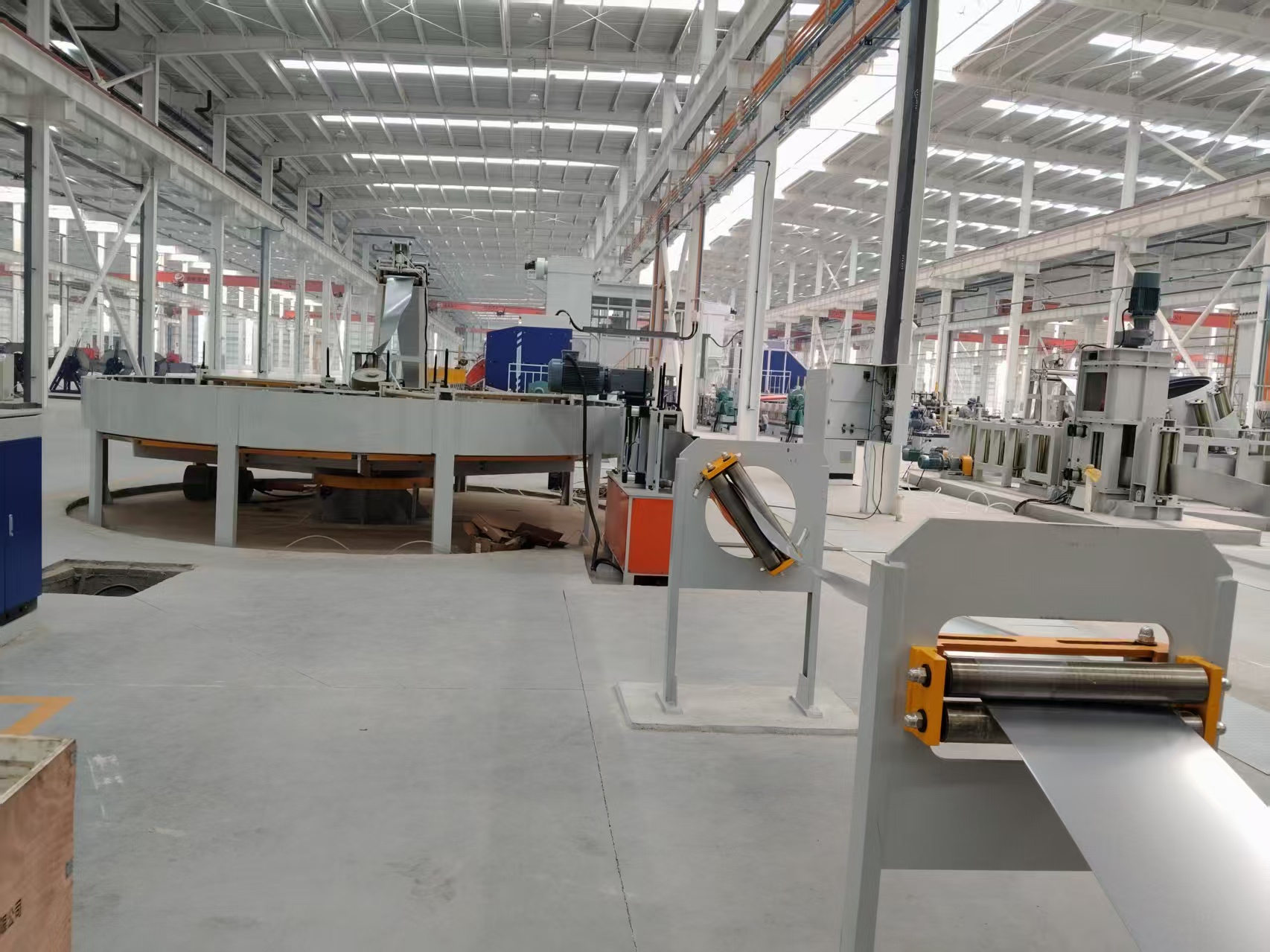

水平积带机

水平螺旋蓄能器的一般描述

水平螺旋蓄能器的设计基于不同直径周围相同数量螺旋的长度差异原理。该系统允许在占用面积方面积累大量带材，并以螺旋模式工作。此外，这台机器不需要特殊的现场施工，可以轻松移动。完全自动化的操作使得能够充分利用连续生产所带来的经济优势。

入口端带材偏转器（扭转单元，水平单元）和驱动的夹辊将带材从

剪切的水平出口和端焊机引导到蓄能器的垂直夹辊。

水平螺旋蓄能器由交流电动机驱动的夹辊填充，并配有气动

气缸以施加压力，确保与带材的摩擦。

旋转台的驱动系统由一个交流电动机、一个减速器和万向轴组成。

旋转电机和夹辊电机由变频系统控制。带材从蓄能器的中心出口，并通过一个高水平支撑辊再次水平倾斜到成型机。

水平蓄能器由以下部分组成

1）扭转单元，用于引导带材进入辊进料器

2）由交流电动机驱动的辊进料器（称为引入器），用于供给存储

3）由交流电动机驱动的旋转台存储（称为蓄能器）

4）出口导向单元，用于引导带材在机器出口处。

5）控制台

蓄能器的优点：

●大存储容量

●维护最小

●低噪音

蓄能器可以通过以下方式操作：

●同步操作：进料和出料速度与生产线相同。

●在焊接线圈端/头期间。在此阶段，生产线获取存储在蓄能器中的材料。

●当焊接过程完成时，进料速度高于出料速度，以快速积累焊接阶段使用的带材量。

●当达到定义的带材量时，机器会自动与管线的速度同步。
